Автоматизированные системы контроля и учета электроэнергии

АЭСАТ ЭЛЕКТРИК внедряет и обслуживает автоматизированные системы контроля и учета электроэнергии (АСКУЭ). Создаем новые, расширяем и модернизируем существующие АСКУЭ, восстанавливаем системы после сбоев, выполняем профилактический контроль, обновляем программное обеспечение, корректируем АСКУЭ при изменении требований энергосбыта и ТНПА.

Возможности

Внедряем и обслуживаем АСКУЭ в системах электроснабжения от 0,4 до 20 кВ:

трансформаторные подстанции и распределительные устройства;
электрическая генерация;
промышленные предприятия;
склады, логистические центры;
магазины, гипермаркеты;
административные и офисные здания;
многоквартирные жилые дома;
строительные площадки.

Выполняем комплекс работ, необходимых для внедрения АСКУЭ:

обследование объекта, определение необходимости и объема работ для внедрения АСКУЭ;
проработка вариантов реализации АСКУЭ;
подготовка и согласование задания на проектирование;
разработка проектно-сметной документации;
поставка оборудования и материалов;
монтаж, шеф-монтаж;
наладка и сдача АСКУЭ в промышленную эксплуатацию;
поддержка при метрологической аттестации в «БелГИМ»;
поддержка в процессе эксплуатации.

Обслуживаем действующие АСКУЭ: восстанавливаем системы после сбоев и повреждений, контролируем физическое состояние, работу программного обеспечения, каналов связи, помогаем устранять замечания энергосбыта.

Работаем с оборудованием:

ООО ФЗИП «Энергомера»;
ООО «Эльстер Метроника» (ПО «АльфаЦЕНТР»);
ОАО «Витебский завод электроизмерительных приборов» («ВЗЭП»);
УПП «Микрон»;
ООО «Автоматизация-2000»;
НП ООО «Гран-Система-С»;
ООО «РовалэнтТехЭнерго» (ООО «РТЕ Сервис»).

Создаем АСКУЭ на базе следующих каналов связи:

проводная связь (витая пара или оптический кабель) стандарты Ethernet, RS-232, RS-485;
связь по силовой сети 0,4 кВ (технология PLC);
связь по сотовой сети (технологии GSM, GPRS);
радиосвязь на частотах, не требующих лицензий;
технология Wi-FI.

Выгоды внедрения АСКУЭ

Автоматизация контроля и учета электроэнергии открывает ряд новых возможностей.

Дистанционный съем показаний.

Повышается точность расчетов с энергоснабжающей организацией и субабонентами (арендаторами). Показания электроэнергии могут сниматься дистанционно — не нужно обходить всю территорию, чтобы посмотреть на табло счетчика.

Контроль работы приборов учета.

Повышается оперативность выявления дефектов. Вы сможете доказать энергоснабжающей организации место и время появления дефекта, исключите или минимизируете величину штрафов.

Контроль электропотребления.

Появляется информация о структуре и режиме электропотребления, равномерности загрузки сети, наличии резерва мощности. Вы сможете выявить отклонения от режима электропотребления субабонента, место и объемы хищения электроэнергии.

Контроль экономических показателей.

Появляется возможность оценки экономических показателей, целесообразности перехода на дифференцированные тарифы.

Контроль параметров электроэнергии.

Появляется информация о провалах, всплесках, повышении и понижение напряжения, перенапряжениях, гармоническом составе токов и напряжений, коэффициентах несимметрии. Вы сможете анализировать данные, устранять причины сбоев и повреждений.

Автоматизация отчетов.

Уменьшается число рутинных операций, повышается качество и скорость заполнения отчетов.

Примеры работ

Модернизация АСКУЭ после замечаний энергосбыта

Замечания

Энергосбыт обследовал действующую систему учета электроэнергии предприятия и установил, что:

УСПД функционирует с устаревшим программным обеспечением, которое не позволяет передавать мгновенные значения напряжений, токов, мощностей, строить векторные диаграммы (протокол УПИО);
счетчики передают данные по разным интерфейсам (RS 232, RS 485, PLC);
связь между счетчиками и УСПД осуществляется по внутренней телефонной сети;
линии связи, которые выходят за пределы здания, не защищены от грозы;
отсутствует резервный канал связи;
есть ошибки на табло счетчиков;
нет маркировки цепей;
повреждена изоляция проводов;
применяются алюминиевые провода;
неправильно установлены испытательные коробки и счетчики: при обслуживании персонал может попасть под напряжение;
лампа освещения расположена близко к счетчику и нагревает его корпус;
истек срок поверки трансформаторов тока;
монтаж цепей и трансформаторов тока имеет дефекты.

Порядок устранения замечаний

Для устранения нарушений заказчик нанял АЭСАТ ЭЛЕКТРИК. Мы сделали следующий объем работ:

изучили объект и замечания энергосбыта. Составили дефектный акт, рассчитали сметную стоимость работ, составили спецификацию для закупки материалов и оборудования;
актуализировали проектную схему учета электроэнергии и согласовали её с Энергосбытом. В схеме изменили типы приборов, показали линии связи, дополнительный модем, привели актуальную схему электроснабжения;
демонтировали устройство сбора и передачи данных (УСПД), направили его изготовителю для модернизации;
заменили счетчики, трансформаторы тока, вторичные цепи, проложили линии связи, установили устройства грозозащиты, модем, модернизированное УСПД;
выполнили профилактический контроль распределительного устройства 0,4 кВ и электрофизические измерения вновь смонтированных элементов;
наладили систему, подготовили протоколы наладки и документацию для приемки системы энергосбытом.

Результаты работ

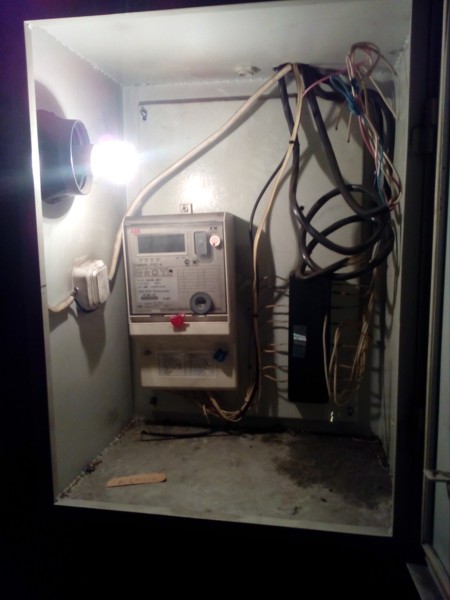

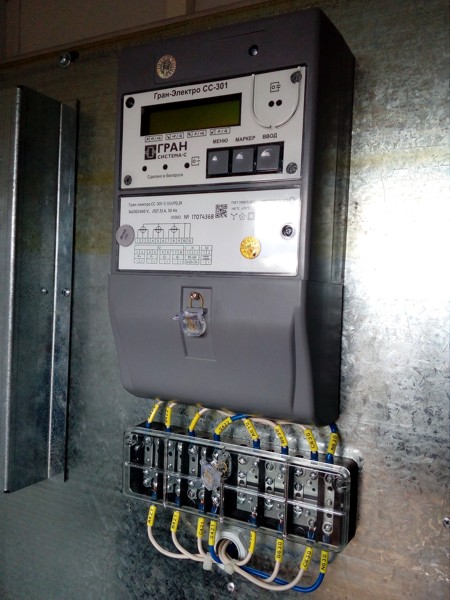

На рисунках показан шкаф со счетчиком электроэнергии до и после выполнения работ.

Результаты работ сданы представителям энергосбыта, подписан акт приемки АСКУЭ в опытную эксплуатацию.

Наши преимущества

Обращаем внимание на мелочи и нюансы

Подробно изучаем объект, проверяем качество проекта и монтажа. Оказываем экспертную поддержку на всех этапах создания АСКУЭ. Пример обследования АСКУЭ после монтажа.

Работаем с разным оборудованием

Внедряем и налаживаем оборудование:

ООО ФЗИП «Энергомера»;
ООО «Эльстер Метроника» (ПО «АльфаЦЕНТР»);
ОАО «Витебский завод электроизмерительных приборов» («ВЗЭП»);
УПП «Микрон»;
ООО «Автоматизация-2000»;
НП ООО «Гран-Система-С»;
ООО «РовалэнтТехЭнерго» (ООО «РТЕ Сервис»).

Настраиваем любые каналы связи

проводная связь (витая пара или оптический кабель, стандарты Ethernet, RS-232, RS-485);
связь по силовой сети 0,4 кВ (технология PLC);
связь по сотовой сети (технологии GSM, GPRS);
радиосвязь на частотах, не требующих лицензий;
технология Wi-FI.

Имеем опыт решения сложных задач

Транзит электроэнергии, генерация, модернизация и реконструкция действующих систем, увязка оборудования и программного обеспечения разных производителей, многоуровневые системы (счетчики — УСПД №1 — УСПД №2 — АРМ), большое число точек учета (до 365).

Работаем с 2012 года

С 2012 года инженеры компании ввели в работу более 100 АСКУЭ. Основные объекты — промышленные, электросетевые, генерирующие предприятия, офисные, жилые и административные здания, больницы, школы, детские сады, предприятия связи и ЖКХ.
