Обследование электромагнитной обстановки
Результатом обследования являются:
- протоколы с результатами измерений;
- технический отчет с анализом и выводами;
- фактическая схема заземляющего устройства;
- дефектный акт с перечисление нарушений;
- рекомендации по нормированию электромагнитных влияний.
Посмотреть примеры документов:
- отчет с результатами обследования ЭМО;
- технический отчет с протоколами;
- протокол с регистрацией помех при коммутациях;
- частотная диаграмма заземления;
- план трассировки заземлителя (определение реального расположения заземлителя);
- дефектный акт.
Объекты обследования
- высоковольтных электрических подстанций (до 750 кВ);
- электрических станций;
- объектов сотовой связи;
- энергонасыщенных объектов (промышленные предприятия, дата-центры, железнодорожные объекты).
Состав работ
Состав и объем обследования зависит от вида объекта и цели работ. Типовой объем обследования электромагнитной обстановки для высоковольтной электрической подстанции включает:
- диагностику заземляющего устройства;
- оценку помех в нормальном и аварийном режиме работы объекта;
- контроль климатических параметров в местах размещения микропроцессорных устройств;
- расчетную оценку электромагнитных помех;
- анализ результатов, оценку соответствия уровня помех требованиям стандартов и фактической помехоустойчивости технических средств;
- разработку корректирующих мероприятий.
Подробно о составе работ
Диагностика заземляющего устройства включает:
- трассировку заземлителя (определение реального расположения с нанесением заземлителя на план подстанции в электронном виде);
- оценку соответствия конструктивных параметров заземления требования нормативных документов;
- измерение геометрии заземлителей и заземляющих проводников, вскрытие грунта, оценку коррозии, контактных соединений;
- оценку соответствия параметров заземлителя требованиям нормативных документов (термическая, коррозионная, механическая стойкость);
- измерение удельного сопротивления грунта;
- проверку качества контактных соединений;
- измерение сопротивления заземляющего устройства подстанции растеканию тока;
- измерения импульсных сопротивлений;
- снятие частотной характеристики заземления;
- измерения взаимных сопротивлений (безэлектродный метод – Stakeless measurement);
- измерение токов утечки специальными токовыми клещами для проверки заземления;
- оценка целостности заземления конструкций;
- измерение напряжения прикосновения.
Оценка помех в нормальном режиме работы объекта включает:
- измерение напряженности электрических и магнитных полей;
- измерение напряжения разрядов статического электричества;
- измерения показателей качества электроэнергии в системе постоянного и переменного тока;
- мониторинг помех во вторичных цепях;
- контроль параметров сигнала интерфейсов промышленных сетей.
Оценка помех в аварийных режимах включает:
- моделирование ударов молнии и измерение помех;
- моделирование коротких замыканий и измерение помех;
- моделирование коммутаций высоковольтными аппаратами и измерение помех;
- измерения помех при коммутациях высоковольтными аппаратами;
- расчет напряженности магнитных и электрических полей от ударов молнии и коротких замыканий.
Контроль климатических параметров включает:
- мониторинг влажности и температуры в местах размещения технических средств.
Расчетная оценка электромагнитных помех включает:
- расчет напряженности магнитных и электрических полей от ударов молнии и коротких замыканий;
- расчет токов и напряжений на заземляющем устройстве при ударах молнии и коротких замыканиях;
- расчет помех при коммутациях высоковольтными аппаратами.
Оценка помехоустойчивости:
- сбор информации о микропроцессорных устройствах на объекте, оценка помехоустойчивости и требований к критериям качества функционирования;
- сопоставление уровня помех с помехоустойчивостью технических средств;
- разработка решений по нормированию помех.
Приборная база
Для оценки электромагнитных влияний
Измерение параметров заземления:
- ИС-20 (сопротивление заземления, удельное сопротивление грунта);
- ИФН-300 (качество металлосвязи);
- ЭКО 200 (напряжение прикосновения);
- UNI-T 278A (безэлектродный метод проверки заземления – Stakeless measurement).
Измерения электромагнитных помех:
- ОКТАВА-110А (напряженность электромагнитных полей);
- ИПЭП-1 (напряжение электростатических разрядов);
- Fluke 434 (показатели качества электроэнергии, импульсные помехи);
- Fluke 199 (параметры постоянного напряжения, импульсные помехи);
- Энерготестер ПКЭ-А, Ресурс UF2M (показатели качества электроэнергии).
Моделирование и оценка влияний:
- КДЗ-1 (трассировка заземления, распределения потенциалов при коротких замыканиях, напряжение прикосновения, сопротивления оснований);
- ИК (импульсное сопротивление молниеотводов, распределение напряжений при ударах молнии);
- ИКП-1 (импульсное сопротивление на высокой частоте, подъем потенциала и напряжения во вторичных цепях, обусловленные высокочастотным током короткого замыкания).
Контроль климатических параметров:
- ИВА-6М (регистрирующий термогигрометр).
Нормативные документы
Обследование электромагнитной обстановки выполняется на основании международных, белорусских и российских стандартов.
Белорусские стандарты:
- СТП 09110.47.103-07. Методические указания по проектированию заземляющих устройств электрических станций и подстанций напряжением 35-750 кВ;
- СТП 09110.47.104-08. Методические указания по защите вторичных цепей электрических станций и подстанций напряжением 35-750 кВ от электромагнитных влияний и грозовых воздействий;
- СТП 09110.47.203-07. Методические указания по выполнению заземления на электрических станциях и подстанциях напряжением 35-750 кВ;
- СН 4.04.03-2020. Молниезащита зданий, сооружений и инженерных коммуникаций;
- ТКП 339-2022. Электроустановки напряжением до 750 кВ;
- ТКП 181-2023. Правила технической эксплуатации электроустановок потребителей.
Международные стандарты:
- IEC 61000-6-5:2015. Immunity for equipment used in power station and substation environment;
- IEC TR 61000-5-2:1997. Electromagnetic compatibility (EMC) - Part 5: Installation and mitigation guidelines – Section 2: Earthing and cabling;
- BS 7430:2011. Code of practice for protective earthing of electrical installations;
- IEC 62305. Protection against lightning.
Российские стандарты:
- СТО 56947007-29.240.044-2010. Методические указания по обеспечению электромагнитной совместимости на объектах электросетевого хозяйства;
- СТО 56947007-29.130.15.114-2012. Руководящие указания по проектированию заземляющих устройств подстанций напряжением 6-750 кВ;
- СТО 56947007-29.130.15.105-2011. Методические указания по контролю состояния заземляющих устройств электроустановок;
- СО 34.35.311-2004. Методические указания по определению электромагнитных обстановки и совместимости на электрических станциях и подстанциях.
Где определена необходимость обследования ЭМО
В Беларуси необходимость обследования ЭМО установлена следующими документами:
- СТП 09110.47.104:
- п.5.4. Определение электромагнитной обстановки на объекте производится: для находящихся в эксплуатации объектов — путем проведения комплекса измерений, дополняемого при необходимости имитационным моделированием и расчетами; при проектировании новых объектов — путем проведения расчетов на основании материалов проекта;
- п.7.1.4. При реконструкции электроустановок в случае сохранения ЗУ, а также при приемосдаточных испытаниях новых запроектированных электроустановок необходимо проводить аттестацию ЗУ в отношении входного импульсного сопротивления в местах заземления оборудования.
- СТП 09110.35.521-07:
- п.5.5. При выполнении реконструкции, модернизации и при новом строительстве РУП-облэнерго обязаны проводить оценку электромагнитной обстановки новых электроэнергетических объектов, а также электромагнитной обстановки существующих электроэнергетических объектов, в первую очередь там, где эксплуатируются микропроцессорные устройства и системы защит и управления.
- информационное письмо ГПО «Белэнерго» №18 от 23.06.2005 п.2.1.
Примеры работ
Электрическая подстанция 330 кВ
Перечень выполненных работ:
- моделирование и измерение помех;
- диагностика заземляющего устройства;
- восстановление эксплуатационной документации (план заземляющего устройства, молниезащиты);
- разработка паспорта заземляющего устройства;
- составление дефектного акта;
- разработка корректирующих мероприятий.

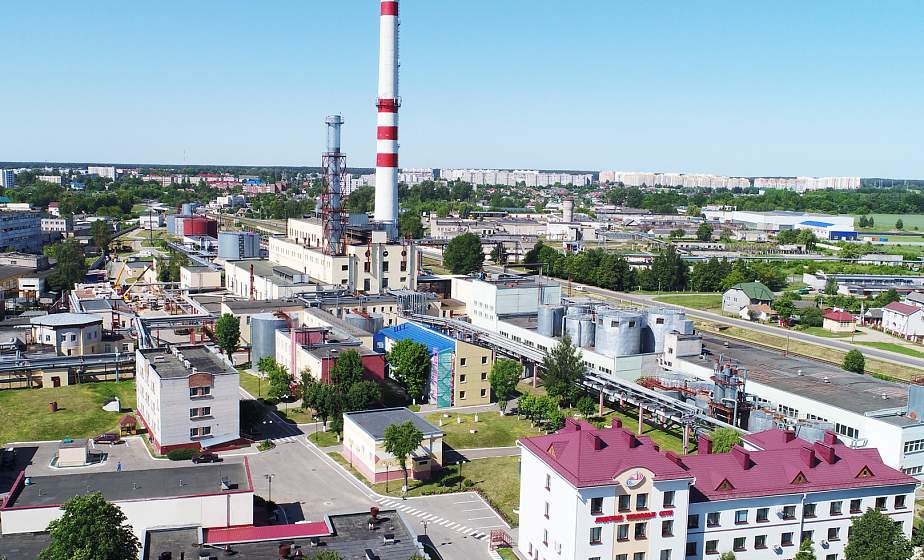

Тепловая электрическая станция
Перечень выполненных работ:
- моделирование и измерение помех;
- диагностика заземляющего устройства;
- восстановление эксплуатационной документации (план заземляющего устройства, молниезащиты);
- разработка паспорта заземляющего устройства;
- составление дефектного акта;
- разработка корректирующих мероприятий.
Объект сотовой связи
Перечень выполненных работ:
- моделирование и анализ влияний молнии;
- диагностика заземляющего устройства;
- составление дефектного акта;
- разработка корректирующих мероприятий по защите от влияний молнии.
Наши преимущества
Компетентность
Специалисты
Опыт
Выполняем обследования с 2012 года, имеем опыт работы на промышленных предприятиях, тепловых станциях, объектах сотовой связи и электрических подстанциях напряжением до 750 кВ. Специалисты компании имеют опыт проектирования и привлекаются в качестве экспертов Главгосстройэкспертизой и Центром по аккредитации лаборатории.
Оперативность, широкая специализация
Быстро реагируем на заявки, можем выполнить дополнительные запросы во время работы. Выполняем обследования в процессе текущей эксплуатации объектов, предпроектные обследования и проверку ЭМО после сооружения объекта.
