Наладка трансформаторных подстанций и распределительных устройств

Наладка — обязательная процедура для ввода в работу новых, модернизированных и реконструированных электроустановок. Во время наладки проверяют параметры оборудования, настраивают электрические и электронные системы, устраняют дефекты. Комплекс наладочных работ гарантирует безопасность и надежность работы системы электроснабжения.

Наши возможности

АЭСАТ ЭЛЕКТРИК налаживает электроустановки до 10 кВ:

силовые трансформаторы (масляные, сухие, совтоловые, герметичные, малошумные, энергосберегающие);
измерительные трансформаторы тока и напряжения;
автоматические выключатели 0,4 кВ с номинальным током до 5000 А;
коммутационные аппараты 6(10) кВ (выключатели, разъединители);
схемы вторичной коммутации;
устройства релейной защиты и автоматики (РЗА) на микропроцессорной и электромеханической базе;
автоматизированные системы контроля и учета электроэнергии (АСКУЭ);
системы телемеханики (контроль доступа, телеизмерение, телесигнализация, телеуправление);
устройства автоматики (АВР, управление освещением);
системы оперативного тока (постоянный и переменный ток);
заземляющие устройства, системы уравнивания потенциала, молниезащита;
устройства компенсации реактивной мощности (КРМ).

Перечень работ включает:

высоковольтные испытания;
электрофизические измерения;
проверку параметров силового оборудования;
проверку вторичных цепей и аппаратов;
наладку устройств релейной защиты и автоматики (РЗА);
наладку устройств автоматического ввода резерва (АВР);
наладку автоматизированных систем контроля и учета электроэнергии (АСКУЭ);
наладку телемеханики;
комплексное опробование работы системы электроснабжения.

Технология выполнения работ

Наладку выполняет квалифицированный и опытный персонал, который соблюдает технологию и порядок работ:

анализирует проект, схемы, параметры оборудования, проверяет соблюдение технических условий, качество и оптимальность решений, помогает устранить недостатки;
проверяет качество монтажа, соответствие проекту, требованиям энергонадзора и электрических сетей, помогает устранить недостатки;
проверяет параметры первичного и вторичного оборудования, проводит комплекс необходимых измерений и испытаний;
настраивает электронные и электрические устройства, микропроцессорные защиты, программируемые контроллеры;
выполняет опробование, ставит оборудование под напряжение, контролирует работу во время опытной эксплуатации;
оформляет протоколы, технические отчеты, готовит инструкции, обучает оперативный персонал.

Средства измерения и испытания, применяемые для наладки:

устройства для испытания оборудования повышенным напряжением: мегомметры, испытательные установки типа АИД;
комплексы для проверки параметров защит типа Ретом;
оборудование для прогрузки аппаратов большими токами типа УПТРМ, РЕТ-3000;
средства измерения для проверки параметров оборудования: микрометры, омметры, мосты;
средства измерения для проверки режимных параметров: осциллографы, анализаторы, мультиметры, вольтамперфазометры.

ТНПА, в соответствии с которыми выполняется наладка:

ТКП 181-2023. Правила технической эксплуатации электроустановок потребителей.
ТКП 339-2022. Электроустановки на напряжение до 750 кВ.
ТКП 427-2022. Правила техники безопасности при эксплуатации электроустановок.
СТП 33243.20.366-16. Нормы и объем испытаний электрооборудования Белорусской энергосистемы.
СНИП 3.05.06-85. Электротехнические устройства.

Наши преимущества

Комплексный подход

Выполняем полный комплекс работ для ввода подстанций и распределительных устройств в работу: РЗА, АСКУЭ, ТЛМ, ЭФИ, высоковольтные испытания. Вам не придется искать кого-то еще для наладки отдельных систем.

Аккредитация

Электрофизические измерения и высоковольтные испытания выполняет аккредитованная лаборатория. Это гарантирует качество работ и то, что протоколы лаборатории признает энергонадзор и электрические сети.

Экспертная поддержка

Выполняем обследования объекта, помогаем определить требования к техническим параметрам системы электроснабжения, анализируем проект и помогаем исправить ошибки, выполняем входной контроль оборудования, сдаем результаты работ надзорным и эксплуатирующими организациям. Помогаем сделать решения качественными и оптимальными.

Опыт и квалификация

Наладку выполняет персонал с опытом работы более 10 лет. Каждый год инженеры проходят обучение у производителей, повышают квалификацию на семинарах и тренингах. Опыт и квалификация позволяют нам глубоко вникать в проблемы и предлагать качественные решения.

Сервис

Оказываем техническую и консультационную поддержку после ввода оборудования в работу, выполняем тестовый и профилактический контроль, обслуживание оборудования в объеме требований ТКП 181-2009.

Примеры работ

Трансформаторная подстанция 10 кВ

Перечень выполненных работ:

Анализ проектных решений.
Проверка схем вторичной коммутации.
Высоковольтные испытания.
Электрофизические измерения.
Прогрузка токовых расцепителей автоматических выключателей.
Проверка системы оперативного тока.
Наладка устройств релейной защиты и автоматики (РЗА).
Наладка дуговой защиты.
Наладка автоматизированной системы контроля и учета электроэнергии (АСКУЭ). Сдача АСКУЭ энергосбыту.
Наладка системы телемеханики на контроллере «Индел». Сдача системы представителям электрических сетей.
Проверка характеристик высоковольтного оборудования (силовые трансформаторы, трансформаторы тока, трансформаторы напряжения, вакуумные выключатели, разъединители, ячейки КРУ).
Опробование работы.
Помощь в постановке под напряжение.

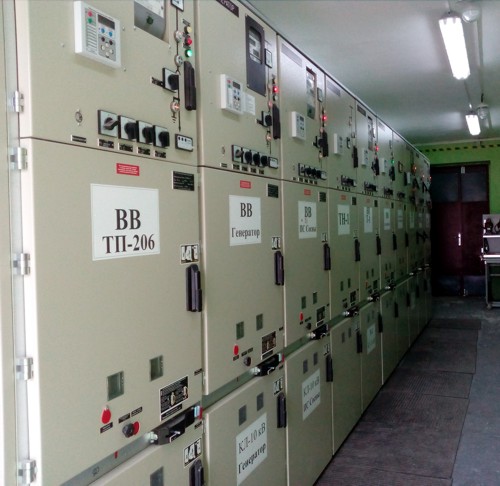

Распределительное устройство 10 кВ
