Профилактический контроль устройств релейной защиты и автоматики
АЭСАТ ЭЛЕКТРИК выполняет профилактический контроль устройств релейной защиты и автоматики (РЗА) трансформаторных подстанций и
распределительных устройств до 110 кВ.
Работаем с терминалами: МР, Micom, Sepam, Siprotec, REF, БМРЗ, Релематика и другими моделями.
Проверяем РЗА промышленных предприятий, электросетевых объектов, логистических центров, предприятий ЖКХ.
В том числе специфических объектов: генерация, шаговые экскаваторы, высоковольтные двигатели.
Состав и объем работ зависит от вида контроля и особенностей объекта. В общем случае профилактический контроль включает:
анализ эксплуатационной документации, истории обслуживания и работы устройств РЗА;
расчет и согласование уставок;
разработку проекта производства работ (ППР), согласование порядка отключения оборудования для обслуживания;
профилактический контроль, актуализацию схем и инструкций;
комплексное опробование работы оборудования;
ввод в работу и подготовку отчетной документации.
Подробно о составе работ
Состав и объем работ формируется с учетом требований нормативных документов, производителей оборудования и особенностей объекта.
В общем случае порядок работ включает:
подготовительный этап;
профилактические испытания;
сервис в процессе эксплуатации.
Подготовительный этап
Во время подготовительного этапа мы изучаем: проектную документацию, эксплуатационные схемы, протоколы наладки и предыдущего профилактического контроля,
инструкции, паспорта-протоколы, карту уставок. Также общаемся с эксплуатационным персоналом, просматриваем оперативные журналы, чтобы понять
слабые места в работе устройств РЗА.
При необходимости на подготовительном этапе рассчитаем уставки и согласуем их с заинтересованными сторонами.
Технология и порядок работ разрабатываются в виде проекта производства работ (ППР). ППР позволяет согласовать взаимодействие между службами
и является основой безопасности работ.
Профилактический контроль
Профилактический контроль включает:
внешний осмотр: чистку оборудования и проводов, проверку надежности креплений, отсутствия механиче-ских повреждений, проверку наличия и правильности надписей, маркировок;
предварительную проверку заданных уставок;
внутренний осмотр и проверку механической части аппаратуры;
проверку электрических характеристик элементов, которые не подвергались разборке;
проверку взаимодействия элементов устройства;
измерения и испытания изоляции;
комплексную проверку устройств;
проверку взаимодействия проверяемого устройства с другими устройствами;
проверку устройств рабочим током и напряжением;
подготовку устройств к включению;
включение под напряжение;
актуализацию схем, инструкций и другой эксплуатационной документации.
Поддержка в процессе эксплуатации
В промежутке между циклами профилактического контроля АЭСАТ ЭЛЕКТРИК оказывает гарантийную и экспертную поддержку.
Вы сможете обратиться за консультацией, вызвать наших специалистов для устранения сбоев или анализа аварийных событий.
Приборная база
Профилактический контроль устройств РЗА выполняется с применением следующего оборудования:
программное обеспечение производителей микропроцессорных устройств;
устройства для испытания изоляции и проверки физических характеристик оборудования.
Нормативные документы
Профилактический контроль выполняется на основании государственных и отраслевых стандартов:
ТКП 339-2022. Электроустановки напряжением до 750 кВ.
ТКП 181-2023. Правила технической эксплуатации электроустановок потребителей.
СТП 09110.35.302-09. Типовая инструкция по организации и производству работ в устройствах релейной защиты и электроавтоматики электростанций и подстанций
СТП 09110.35.520-07. Инструкция по обслуживанию оперативным персоналом устройств релейной защиты, электроавтоматики и вторичной коммутации
СТП 09110.35.521-07. Инструкция по эксплуатации устройств релейной защиты, электроавтоматики и вторичной коммутации
СТП 09110.35.677-07. Правила технического обслуживания устройств релейной защиты, электроавтоматики, дистанционного управления и сигнализации электростанций и подстанций 110 - 750 кВ
Примеры работ

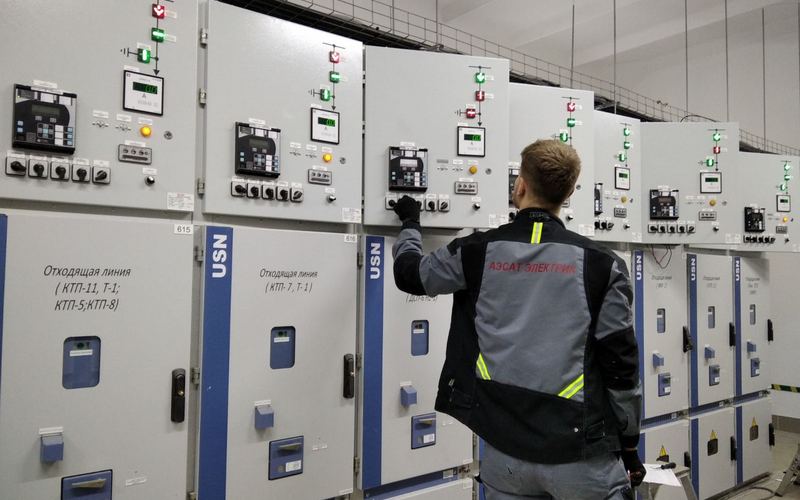

Распределительное устройство 6 кВ на базе терминалов Micom
Перечень выполненных работ:
анализ эксплуатационной документации;
разработка проекта производства работ;
расчет и согласование уставок устройств РЗА;
профилактический контроль и ремонт оборудования;
актуализация схем и инструкций;
оформление исполнительной документации.

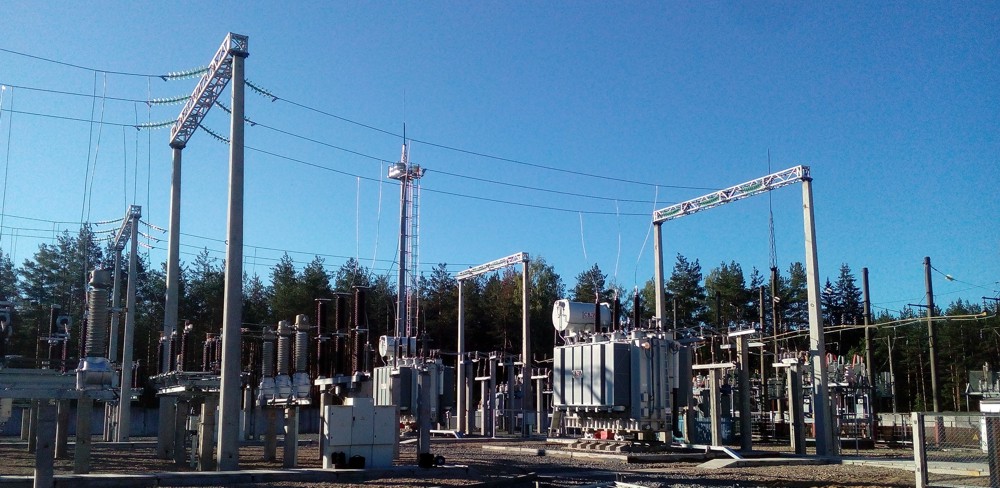

Подстанция 110 на базе терминалов REF
Перечень выполненных работ:
анализ эксплуатационной документации;
разработка проекта производства работ;
профилактический контроль и ремонт оборудования;
актуализация схем и инструкций;
оформление исполнительной документации.

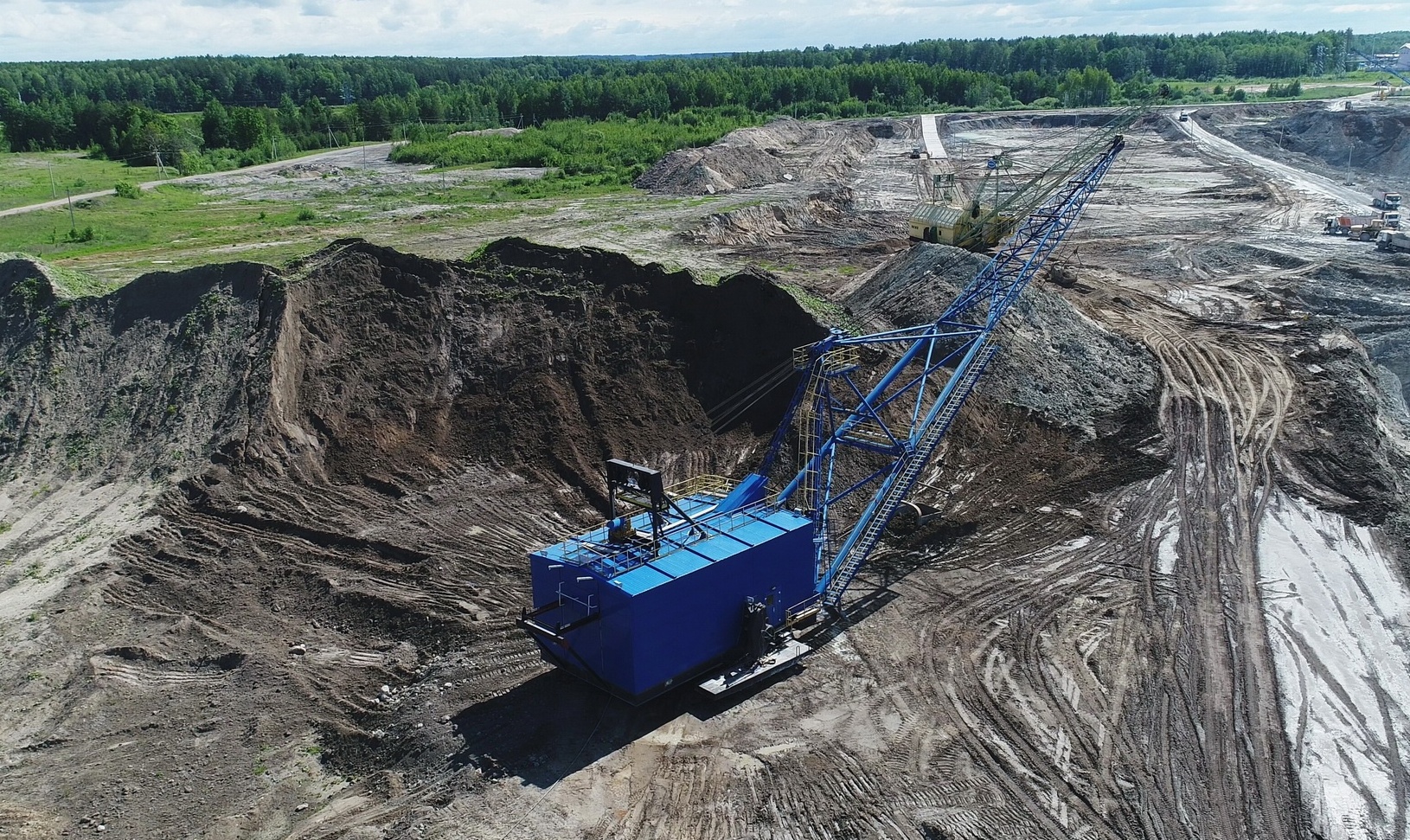

Карьер промышленного предприятия с ячейками на базе терминалов БМРЗ, МР, Siemens
Перечень выполненных работ:
анализ эксплуатационной документации;
разработка проекта производства работ;
расчет и согласование уставок устройств РЗА;
профилактический контроль и ремонт оборудования;
актуализация схем и инструкций;
оформление исполнительной документации.
Наши преимущества
Компетентность
Специалисты АЭСАТ ЭЛЕКТРИК имеют профильное образование и опыт работы с 2008 года. Для измерений применяется специализированное программное
и современное диагностическое оборудование.
Опыт
Выполняем профконтроль РЗА с 2012 года, имеем опыт работы на промышленных предприятиях и электросетевых объектах.
Работаем с терминалами: МР, Micom, Sepam, Siprotec, REF, БМРЗ, Релематика и другими моделями.
Сервис
Оказываем техническую и консультационную поддержку после профилактического контроля.
Быстро реагируем на заявки, помогаем выяснить причины проблем и устранить неисправности.
