Системы оперативного постоянного тока (СОПТ) электрических подстанций: ввод в работу, обслуживание, диагностика, ремонт и модернизация

АЭСАТ ЭЛЕКТРИК специализируется на работах с системами оперативного постоянного тока (СОПТ) для подстанций напряжением до 110 кВ. Предоставляем полный комплекс услуг: наладка, ввод в эксплуатацию новых систем, диагностика, ремонт и модернизация действующего оборудования.

Значение систем постоянного оперативного тока

СОПТ обеспечивает бесперебойное питание ответственных устройств электрических подстанций: релейной защиты и автоматики, схем управления, сигнализации, противоаварийной автоматики, связи, аварийного освещения и других ответственных элементов.

СОПТ, как правило, включает аккумуляторные батареи (источник резервного питания), выпрямительные устройства для подзаряда аккумуляторов и работы системы в нормальном режиме, шкафы распределения оперативного тока, коммутационные и защитные аппараты, приборы контроля и сигнализации.

Типовое напряжение СОПТ — постоянное, 220 В; минимальное время работы — 120 минут; срок службы — не менее 12 лет (согласно требованиям ГПО «Белэнерго» по СТП 33240.35.133).

Надежная работа СОПТ на протяжении всего срока службы и возможность её продления обеспечиваются при соблюдении регламента обслуживания, а также качественной проверки и настройки оборудования при его вводе в эксплуатацию.

Пусконаладка и ввод систем постоянного оперативного тока в эксплатацию

АЭСАТ ЭЛЕКТРИК выполняет полный комплекс пусконаладочных работ СОПТ в соответствии с требованиями ТКП 181-2023, СТП 33240.35.133-21 и документацией производителей.

В комплекс работ входит:

• визуальная проверка правильности и качества монтажа;
• проверка параметров аккумуляторных батарей, вывод на номинальные режимы и контрольный разряд;
• измерение сопротивления и испытание изоляции СОПТ;
• наладка и проверка работы зарядных устройств в нормальных и аварийных режимах;
• проверка рабочих характеристик коммутационных аппаратов;
• комплексное опробование системы, включая имитацию аварийных режимов.

Регламентное техническое обслуживание систем постоянного оперативного тока

АЭСАТ ЭЛЕКТРИК выполняет полный комплекс регламентных работ по обслуживанию СОПТ в соответствии с требованиями ТКП 181-2023, СТП 33240.35.133-21 и рекомендациями производителей оборудования.

Работы в рамках регламента включают:

• визуальный контроль общего состояния оборудования и аккумуляторных батарей (АКБ), мониторинг температурного режима;
• контроль и измерение электрических параметров:
  • измерение напряжений,
  • проведение контрольного разряда АКБ,
  • выравнивающий заряд,
  • подзаряд аккумуляторов после длительного хранения;
• измерение сопротивления изоляции СОПТ.

Соблюдение регламента—  это гарантия работы оборудования в течение всего заявленного производителем срока службы. Оно обеспечивает надёжность системы, позволяет выявить и устранить дефекты на ранней стадии, а также является обязательным условием для сохранения гарантийных обязательств.

Состав и периодичность технического обслуживания систем постоянного оперативного тока

В Республике Беларусь порядок обслуживания СОПТ установлен следующими документами: ТКП 181-2023, отраслевыми стандартами ГПО «Белэнерго» (СТП 33240.35.133, СТП 33240.20-501), отдельными указаниями других СТП, а также требованиями производителей оборудования. Состав и периодичность регламентных работ приведены в таблице 1.

Таблица 1. Состав и периодичность регламентных работ для СОПТ

Периодчность	Объем работ	Ссылка на ТНПА
Ежедневно, раз в две недели, ежемесячно	Визуальный осмотр дежурным оперативным персоналом (ответственным лицом, ответственным за электрохозяйство)	ТКП 181-2023, п. 5.11.51
Ежеквартально (каждые три месяца)	Измерение сопротивления изоляции, контроль напряжения каждого элемента АКБ, подзаряд (категория контроля «М»)	ТКП 181-2023, п. 5.11.40; приложение Б.28.1
Ежегодно	Тестирование АКБ с отключением подзарядных устройств (категория контроля «Т»). Обслуживание системы вентиляции аккумуляторного помещения	ТКП 181-2023, приложение Б.28.1
Каждые 2–3 года	Комплексная проверка СОПТ, проведение контрольного разряда (испытания на ёмкость)	ТКП 181-2023, приложение Б.28.1, Б.28.3
Через 15–20 лет эксплуатации	Комплексный капитальный ремонт системы	ТКП 181-2023, п. 5.11.57

Регламентные работы, осмотры, а также выявленные дефекты и неисправности должны быть зарегистрированы в журнале аккумуляторной батареи (ТКП 181-2023, п. 5.11.46).

Ремонт и модернизация систем оперативного постоянного тока

АЭСАТ ЭЛЕКТРИК выполняет полный комплекс работ по ремонту и модернизации СОПТ, включая диагностику, замену дефектных элементов и ввод обновлённого оборудования в эксплуатацию.

Замена аккумуляторных батарей (АКБ)

Аккумуляторные батареи — наиболее часто заменяемый элемент СОПТ.

Снижение их ресурса обычно вызвано:

• отсутствием регламентного обслуживания (дозаряд, выравнивающий заряд, контроль напряжения, контрольный разряд);
• неправильной настройкой оборудования (работа при повышенном или пониженном напряжении, глубокие разряды);
• эксплуатацией в ненормативных климатических условиях (повышенная или пониженная температура).

АЭСАТ ЭЛЕКТРИК выполнит диагностику, проведет необходимые регламентные работы и, в случае необходимости, осуществит замену АКБ с проверкой её характеристик при вводе в эксплуатацию. Подберём для вас надёжные аккумуляторные батареи, срок службы которых соответствует требованиям ТНПА (не менее 12 лет).

Ремонт неисправных элементов СОПТ

В процессе эксплуатации могут появляться дефекты отдельных компонентов СОПТ.

Чаще всего требуют ремонта или замены:

• зарядные (подзарядные) устройства;
• электронные компоненты системы (контроллеры, устройства индикации);
• коммутационные аппараты.

Специалисты АЭСАТ ЭЛЕКТРИК проведут точную диагностику и выполнят квалифицированный ремонт или оперативную замену неисправных компонентов.

Комплексная модернизация СОПТ

Бывают ситуации, когда ремонт или прямая замена устаревших элементов невозможна или экономически нецелесообразна (например, когда оборудование снято с производства). В таких случаях оптимальным решением является модернизация системы.

АЭСАТ ЭЛЕКТРИК предлагает комплексный подход, который позволит:

• сохранить исправную часть инфраструктуры (шкафы, коммутационные аппараты, схемы подключения);
• заменить устаревшие компоненты (контроллеры, зарядные устройства) на современные и надёжные;
• добавить новые функции: расширенный мониторинг, дистанционное управление и автоматизацию процессов.

Специалисты АЭСАТ ЭЛЕКТРИК проведут аудит, оценят возможность и стоимость модернизации, разработают технические и схемные решения, подберут современную элементную базу и выполнят полный цикл работ: от проектирования до ввода обновлённой системы в эксплуатацию.

Примеры реализованных проектов

АЭСАТ ЭЛЕКТРИК работает в энергетической отрасли с 2012 года. За это время мы накопили опыт реализации сложных проектов и сформировали сплочённую команду специалистов.

Наша работа строится на следующих принципах:

• современная элементная база: применяем качественное и надёжное оборудование;
• проверенные поставщики: сотрудничаем с надёжными партнёрами, гарантируем долгий срок службы решений;
• комплексный подход: предлагаем полный цикл услуг — от проектирования до ввода в эксплуатацию.

Ввод в работу новых систем постоянного оперативного тока

Все ответственные подстанции оснащаются системами оперативного постоянного тока. Специалисты АЭСАТ ЭЛЕКТРИК выполняют пусконаладку и ввод СОПТ в эксплуатацию.

Состав работ включает:

• проверку схем подключения и характеристик элементов СОПТ;
• настройку контроллера системы;
• вывод аккумуляторных батарей (АКБ) на номинальный режим, проверку их характеристик и проведение контрольного разряда;
• комплексное опробование всего оборудования в рабочих режимах.

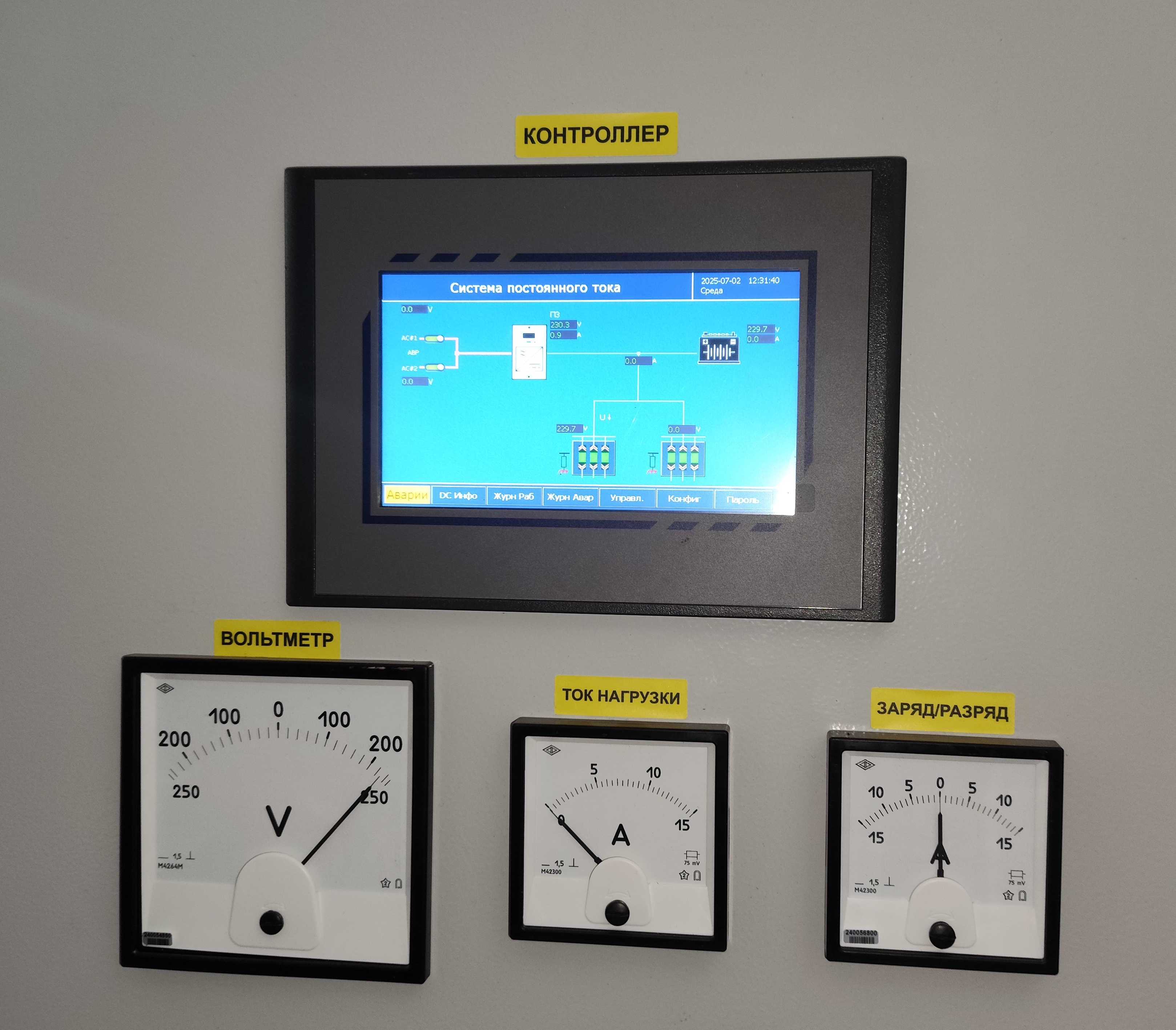

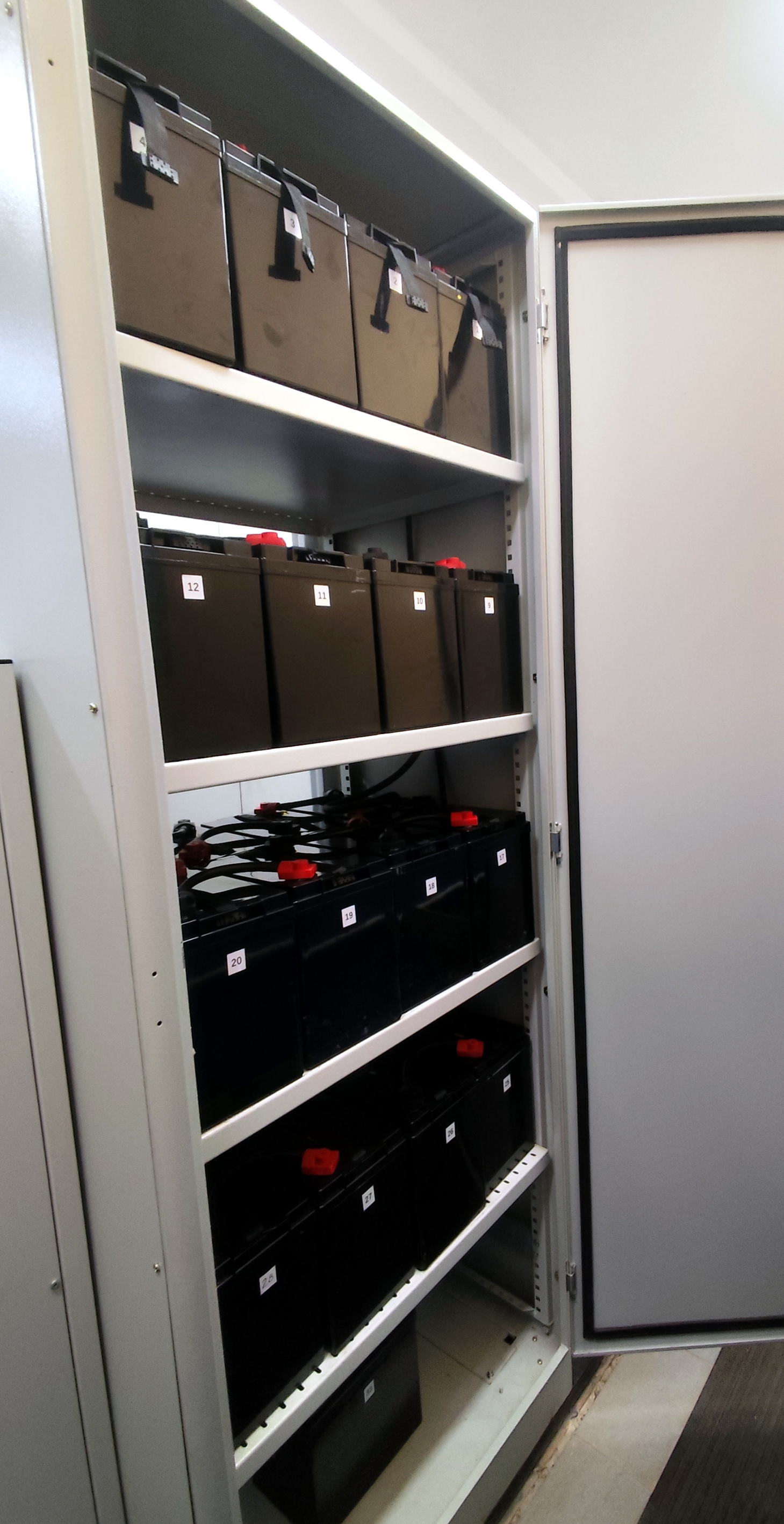

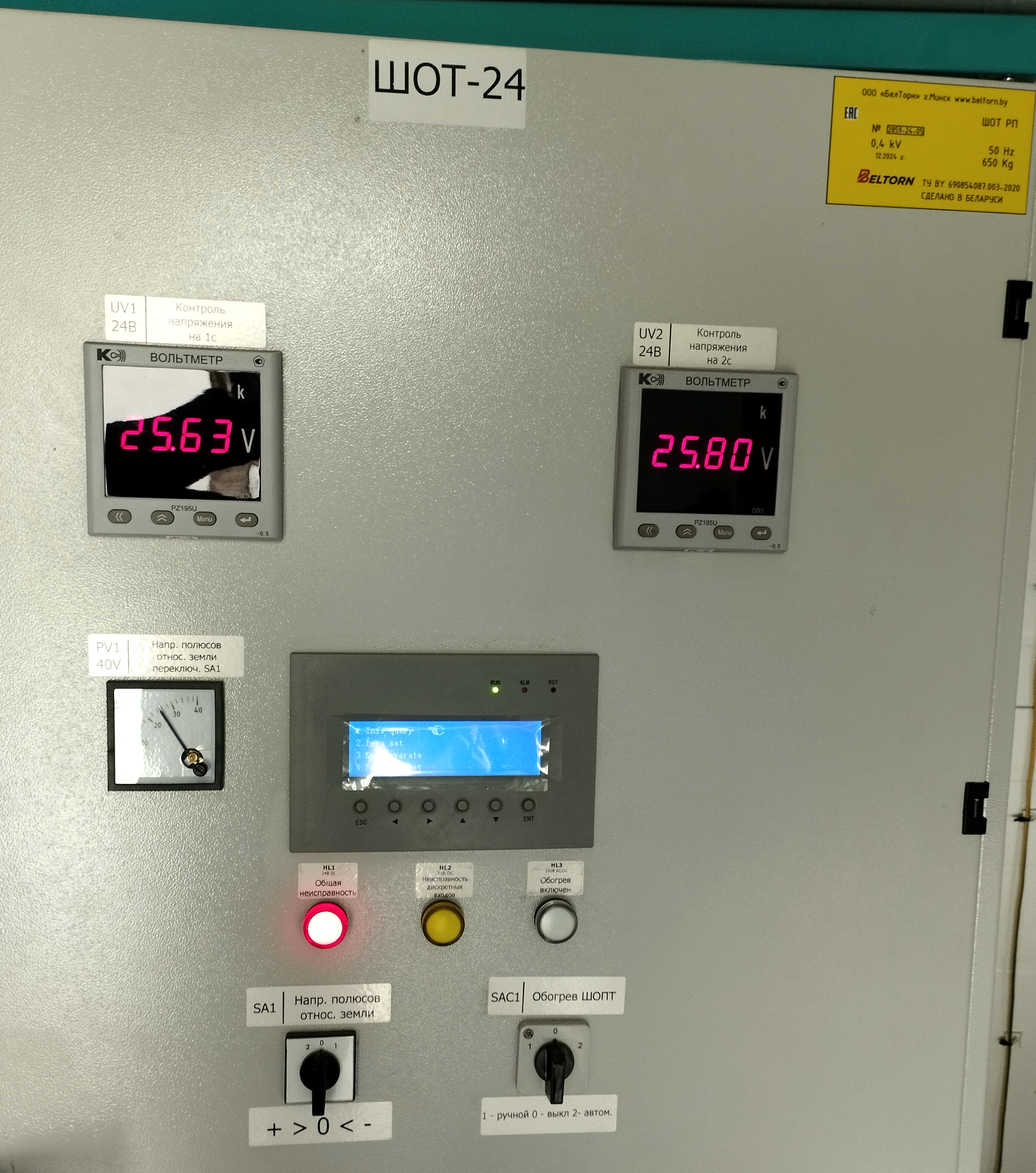

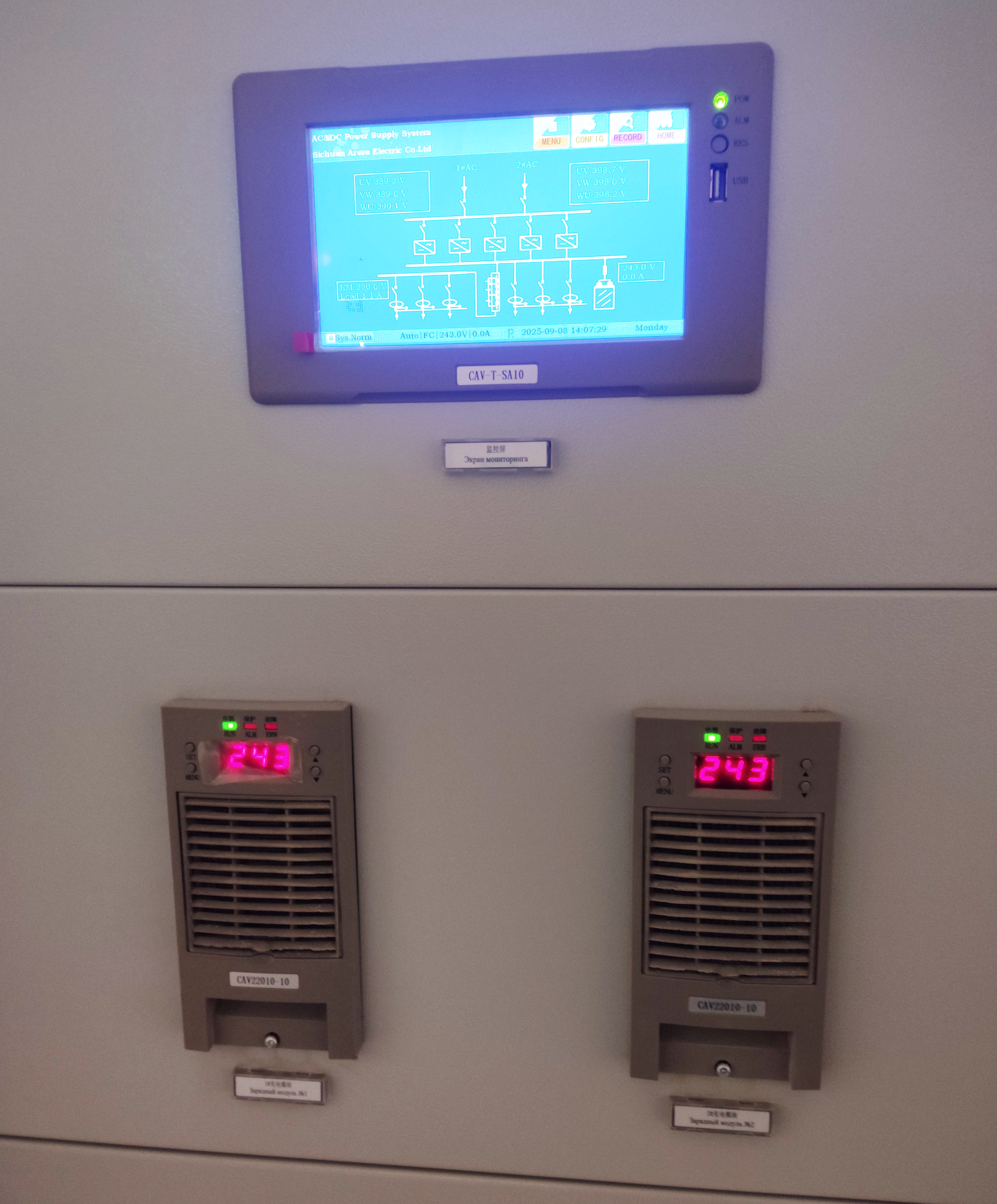

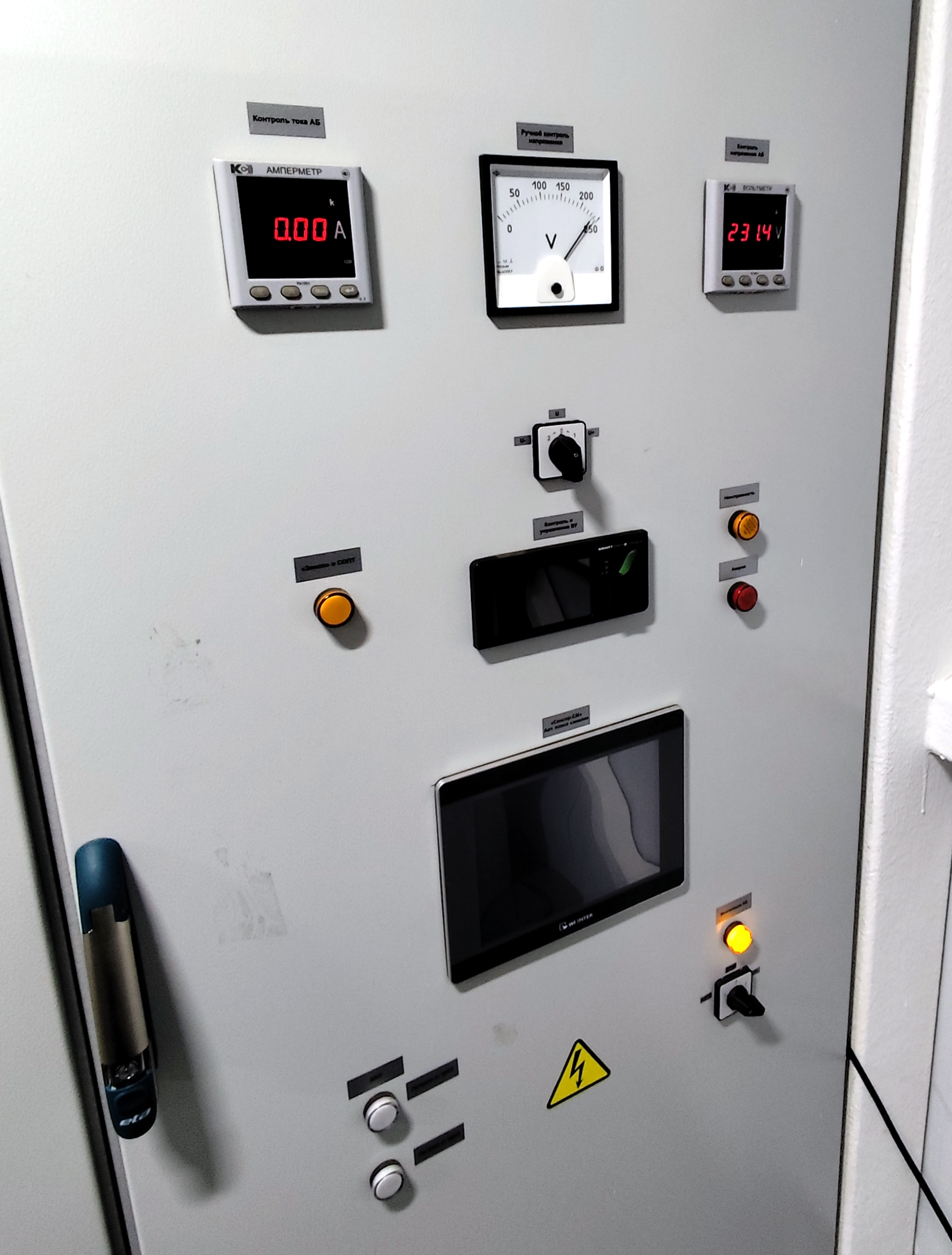

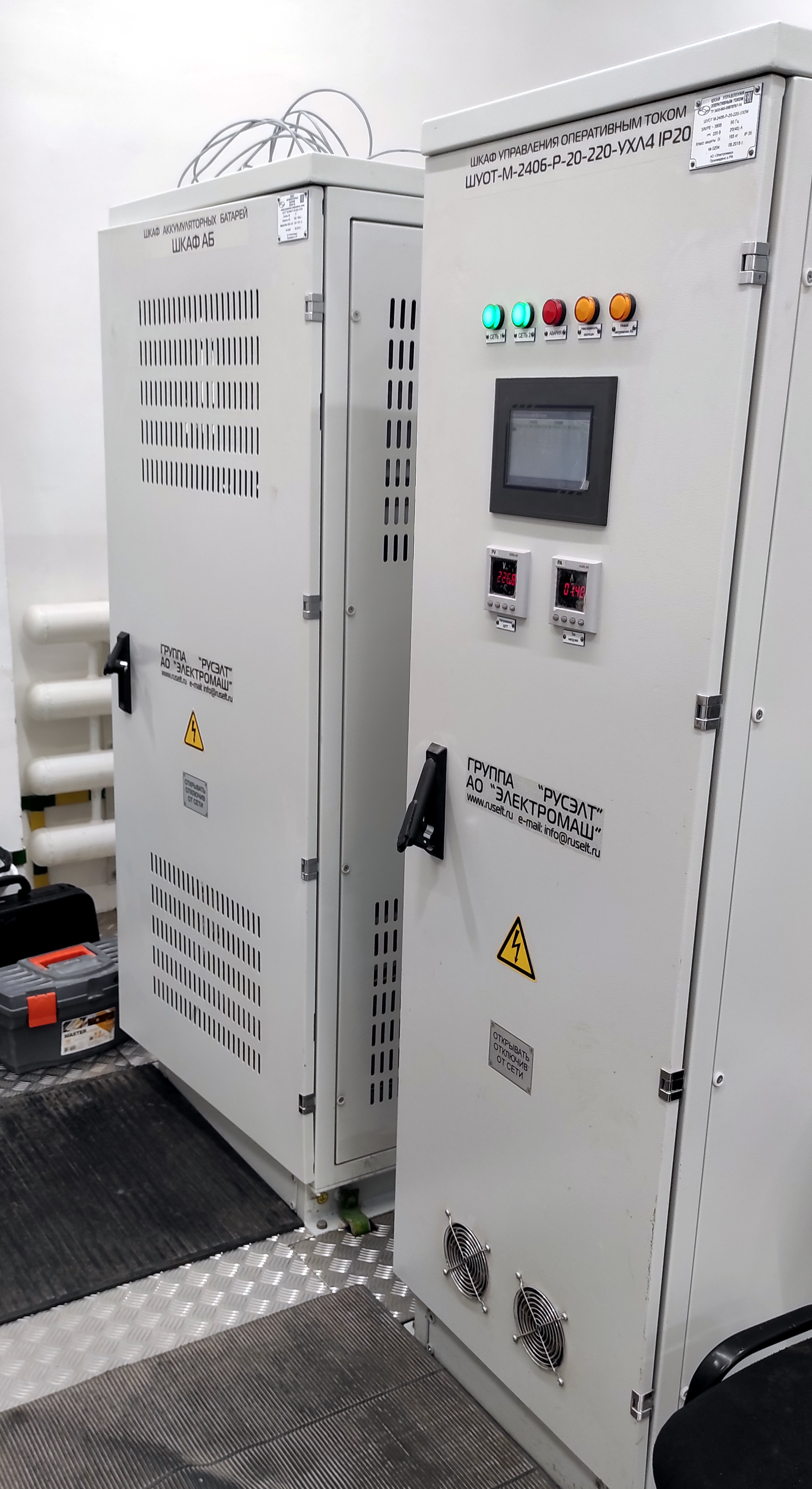

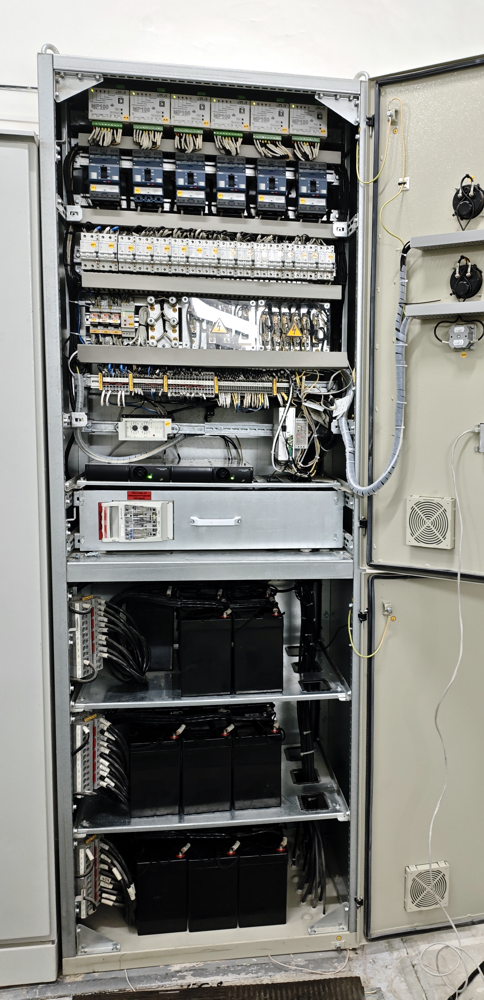

На фотографиях представленные некоторые системы СОПТ, введённые в эксплуатацию нашими специалистами.

Регламентное техническое обслуживание систем постоянного оперативного тока

Техническое обслуживание СОПТ является обязательным условием их надёжной работы и должно выполняться в соответствии с регламентами производителя и требованиями ТНПА.

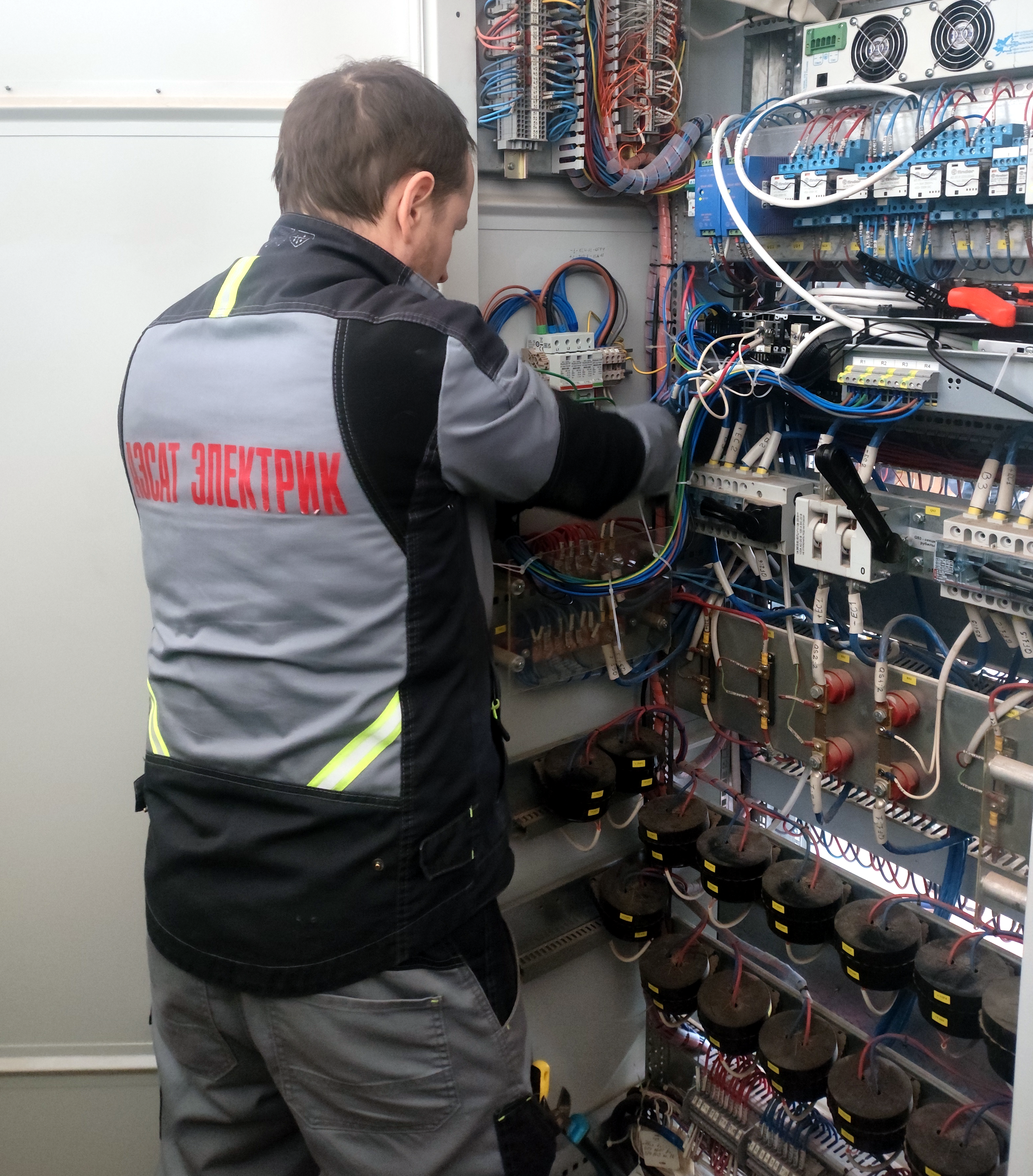

На фотографии показан процесс регламентных работ, выполняемый специалистами АЭСАТ ЭЛЕКТРИК.

Регламентные работы выполнены в следующем объеме:

• визуальный контроль общего состояния оборудования и аккумуляторной батареи, мониторинг температурного режима;
• контроль и измерение электрических параметров:
  • измерение напряжений,
  • контрольный разряд АКБ,
• измерение сопротивления изоляции СОПТ.

Замена аккумуляторных батарей (АКБ)

По результатам профилактических испытаний была установлена деградация отдельных моноблоков аккумуляторной батареи: при контрольном разряде напряжение на них снизилось ниже допустимого значения.

Аккумуляторная батарея является единой конструктивной единицей, в которой все моноблоки должны иметь идентичные параметры (внутреннее сопротивление, напряжение). Замена отдельных элементов затруднительна, так как требует подбора новых элементов, параметры которых полностью совпадают с оставшимися в эксплуатации. Это возможно лишь при использовании элементов из одной партии, что, как правило, по прошествию длительного времени невозможно.

На представленной фотографии специалисты АЭСАТ ЭЛЕКТРИК выполнили замену вышедшей из строя аккумуляторной батареи типа Marathon (6 В, 34 элемента, 150 А·ч) на новую, аналогичную батарею типа Ritar с нормативным сроком службы 12 лет.

Перед установкой новой АКБ на объект были проведены предпусковые работы: вывод элементов на номинальные параметры после длительного хранения, контрольный разряд и последующий заряд.

На объекте выполнен демонтаж старой батареи и монтаж новой с последующей комплексной проверкой её работы в составе системы оперативного постоянного тока.

Регламентные работы АКБ для сохранения гарантийных обязательств

В соответствии с указаниями производителя для сохранения номинальных параметров в процессе хранения АКБ необходимо каждые полгода выполнять дозаряд её элементов.

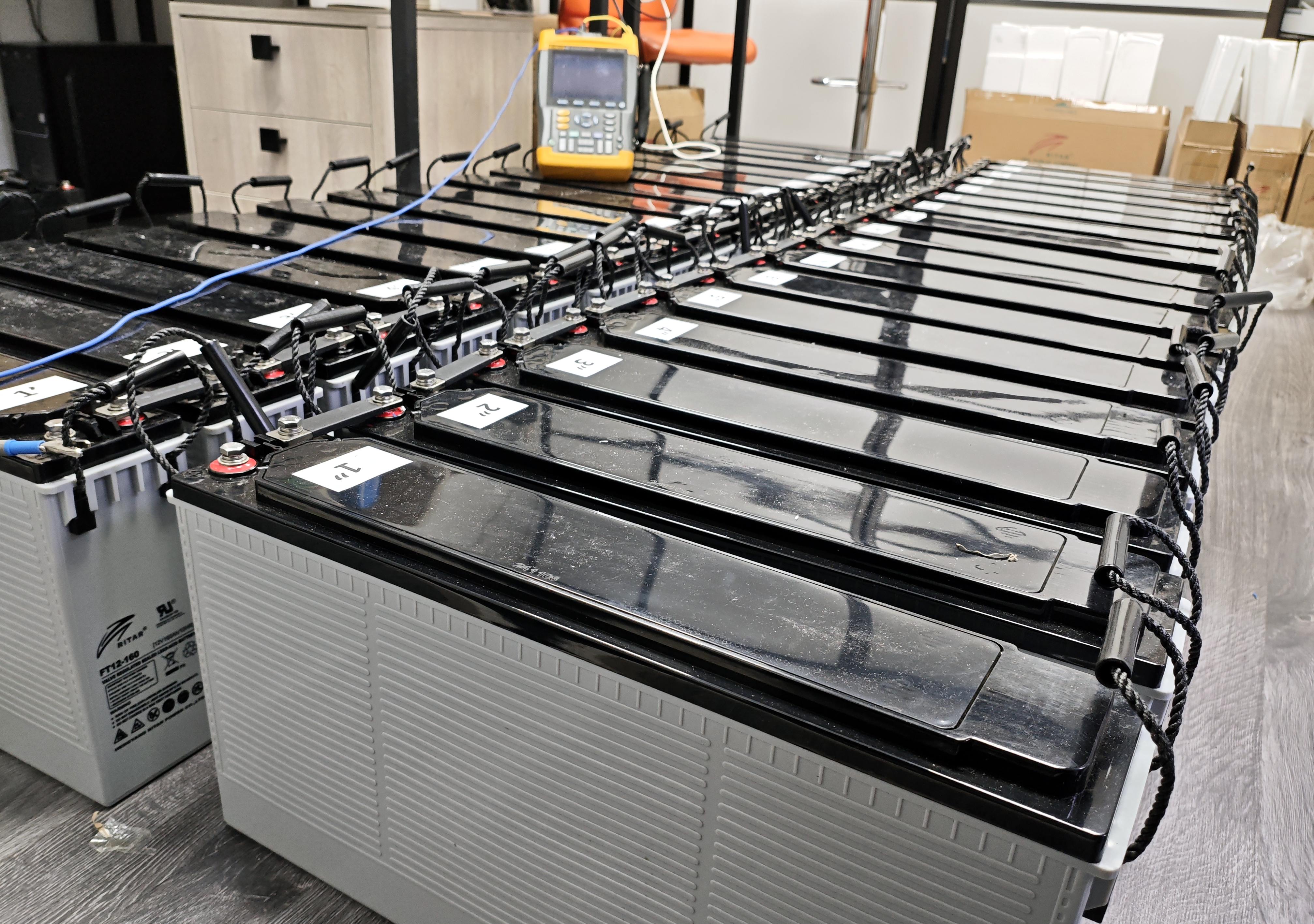

На представленной фотографии специалисты АЭСАТ ЭЛЕКТРИК выполнили контроль параметров 34 моноблоков аккумуляторной батареи Ritar (12 В, 160 А·ч), провели их контрольный разряд и последующий заряд до нормативного напряжения.

Контроль и подзаряд должены проводиться каждые полгода — это обязательное условие для сохранения гарантии на АКБ.

Модернизация систем постоянного оперативного тока

Через 10-12 лет эксплуатации возрастает частота сбоев и повреждений подзарядных устройств СОПТ. Часто их ремонт невозможен или нецелесообразен. В такой ситуации замена подзарядных устройств является быстрой и дешевой альтернативой полной замене всего шкафа оперативного тока.

Ниже представлены примеры работ по замене подзарядных устройств СОПТ, выполненных компанией АЭСАТ ЭЛЕКТРИК.

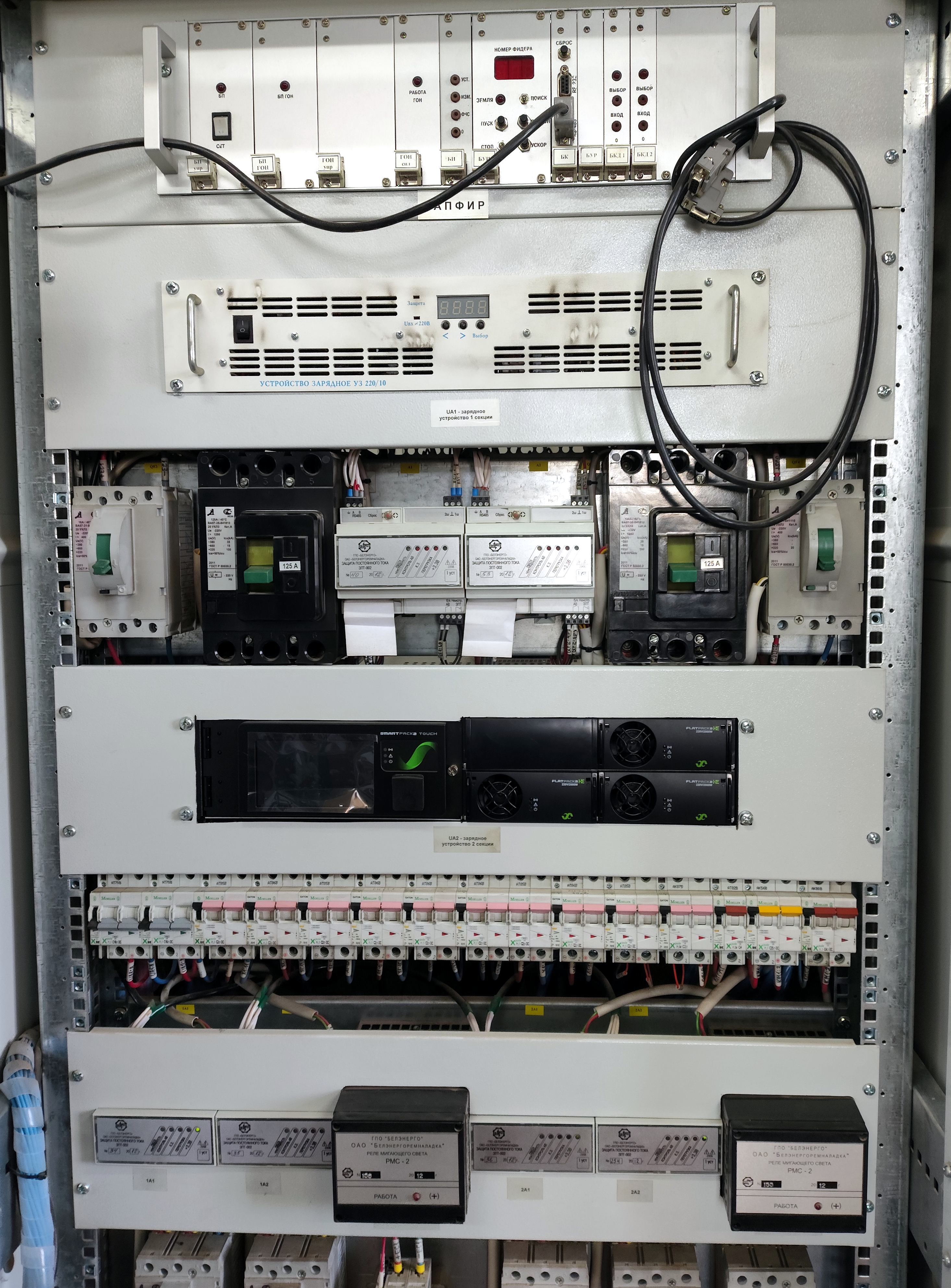

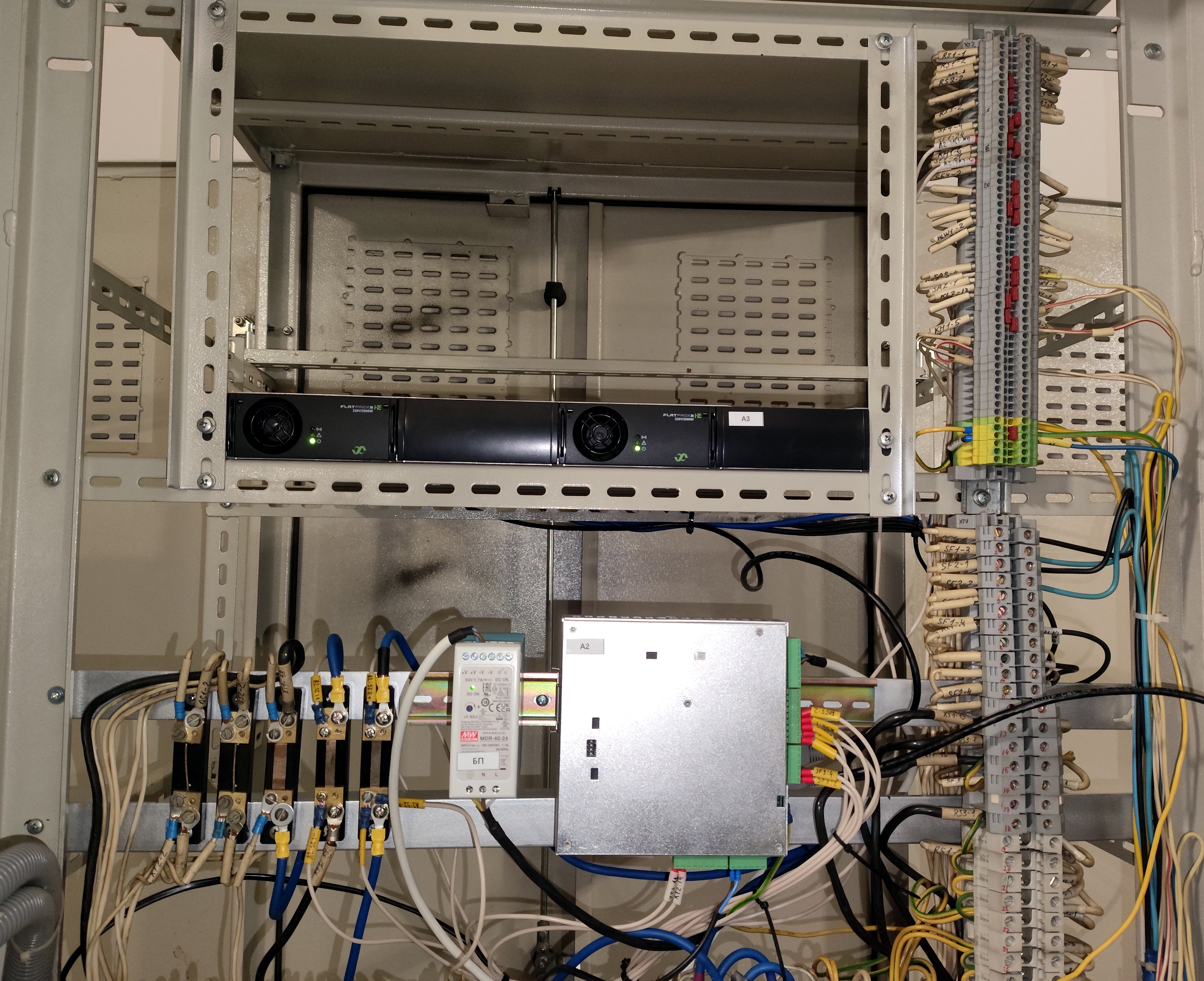

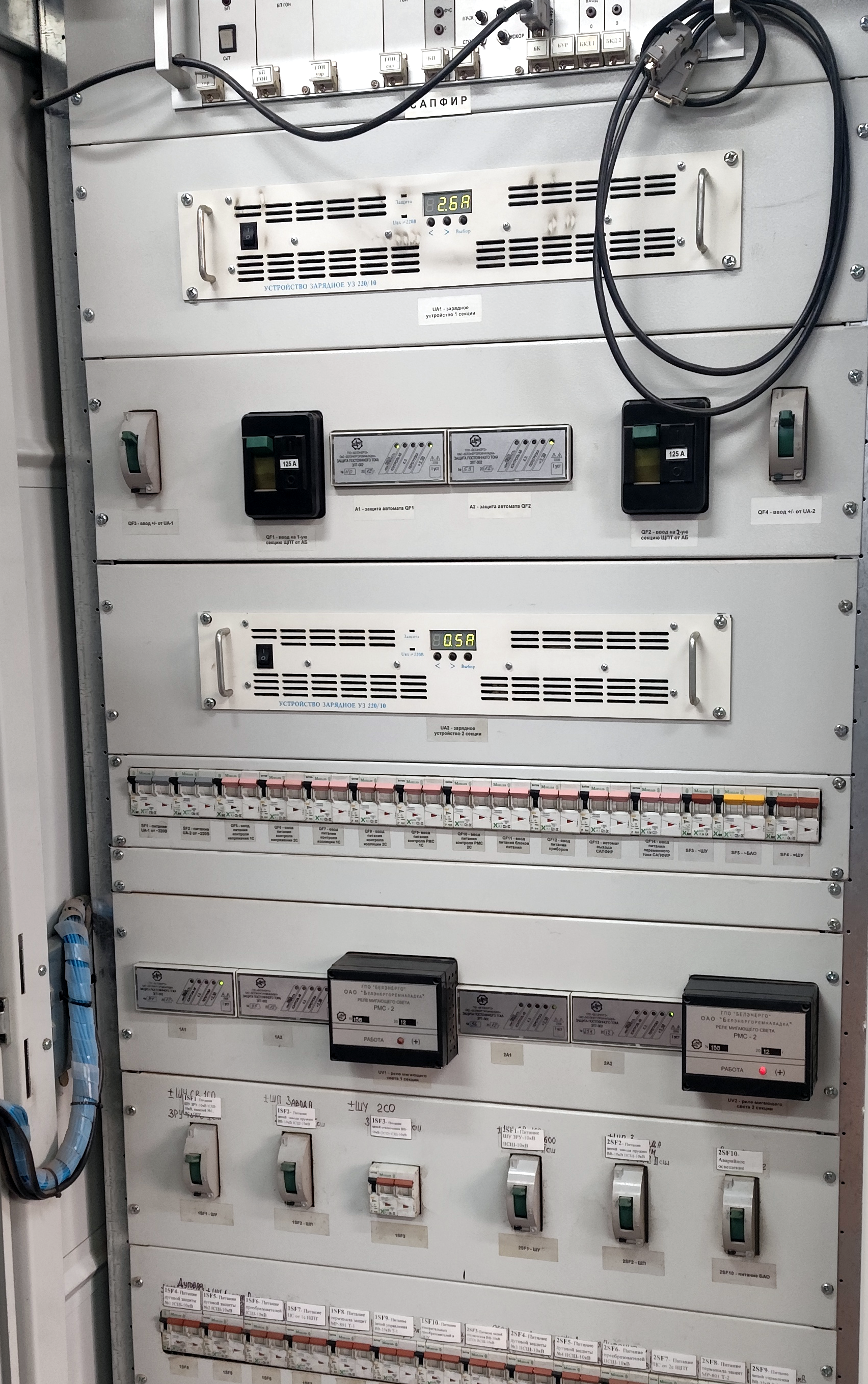

Замена зарядных устройств типа УЗ на зарядные устройства типа Eltek для двух подстанций напряжением 35 и 110 кВ

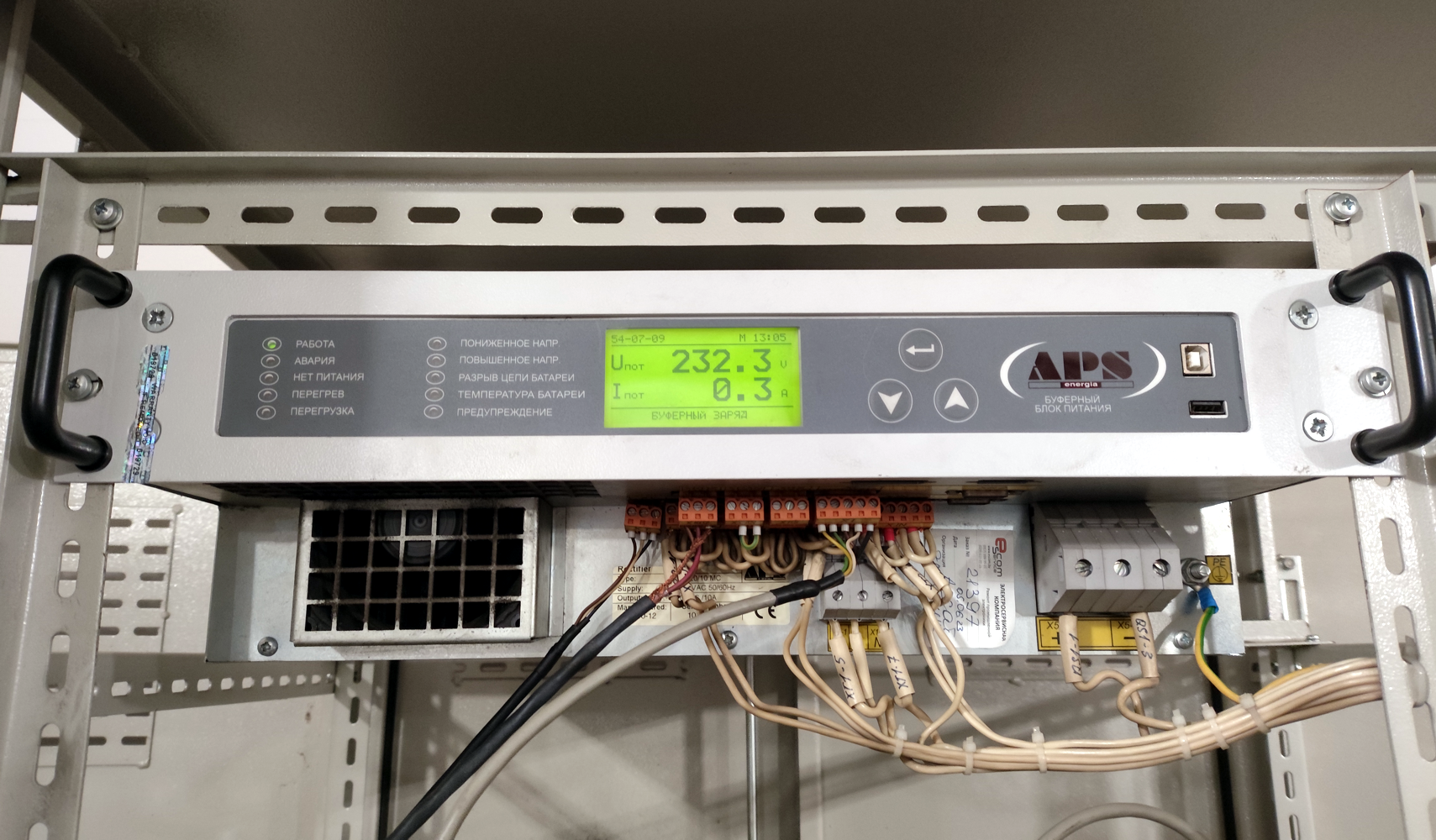

Замена зарядных устройств типа APS на зарядные устройства типа Eltek для СОПТ распределительного устройства 10 кВ

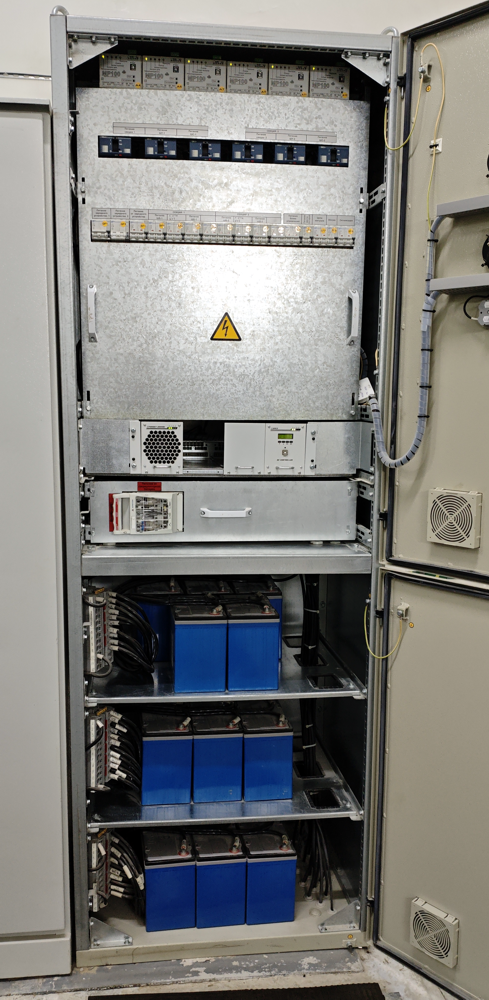

Замена устаревших зарядных устройств Eltek выпуска 2010 года на современные зарадные устройства Eltek

Услуги компании

АЭСАТ ЭЛЕКТРИК специализируется на работах с СОПТ для подстанций напряжением до 110 кВ.

Сотрудничество с нами имеет ряд следующих преимуществ.

Современная приборная база

Располагаем всем необходимым оборудованием для комплексной проверки и диагностики СОПТ:

• нагрузочные устройства;
• устройства для прогрузки коммутационных аппаратов;
• цифровые осциллографы;
• специализированные омметры;
• устройства для имитации режимов работы СОПТ;
• современное программное обеспечение для анализа и настройки.

Универсальная экспертиза

Работаем с оборудованием ведущих производителей: Eltek, Benning, Tonhe, APS. Опыт гарантирует, что мы найдём решение для сложной технической задачи.

Экспертный подход

Внимание к деталям — принцип нашей работы. Гарантируем качество и долговечность технических решений.

Работаем с 2012 года

На рынке с 2012 года. Накопили большой практический опыт работы на сложных и ответственных объектах.

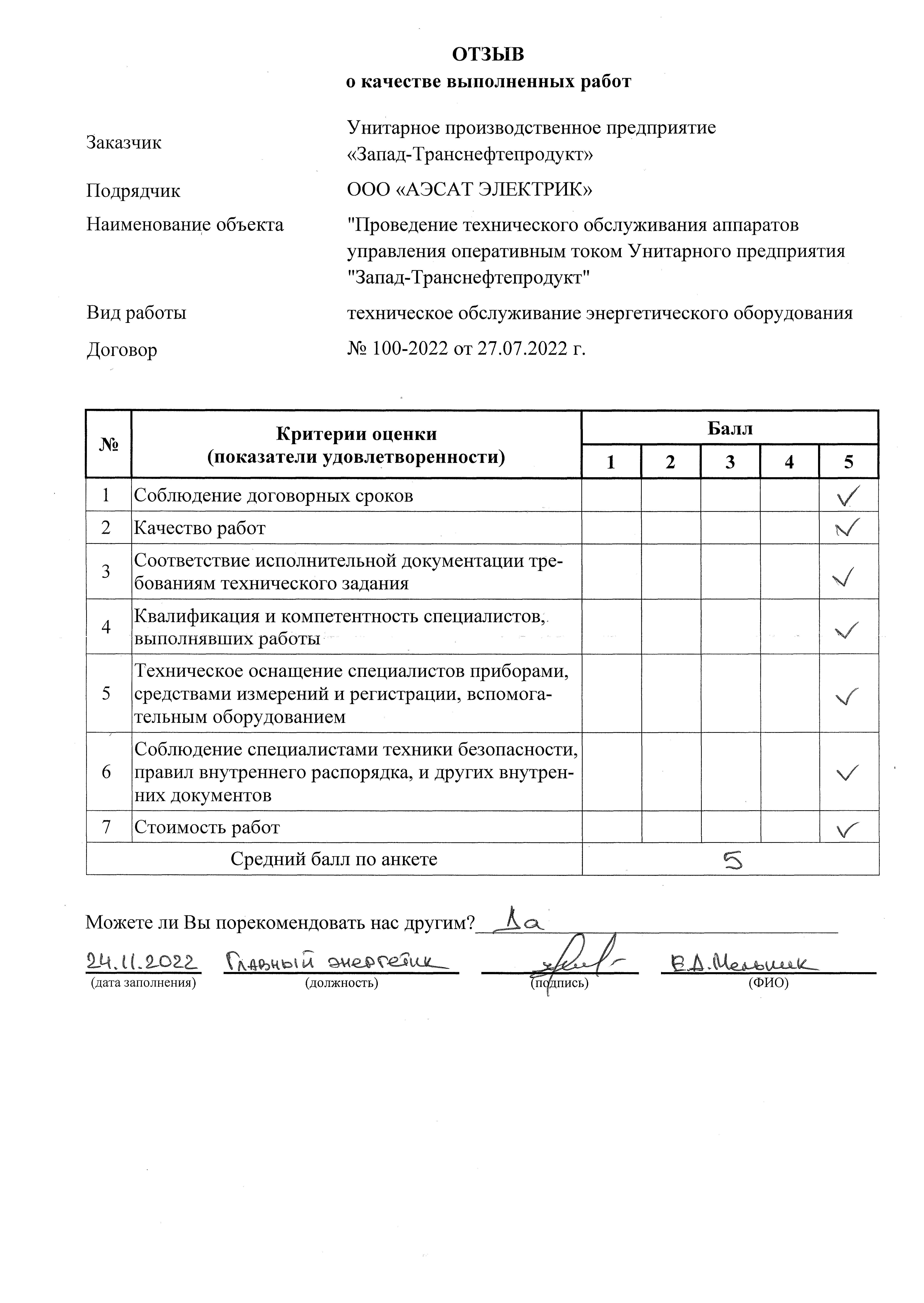

Отзывы клиентов
