Измерения сопротивления заземления опор воздушных линий электропередачи 110 кВ

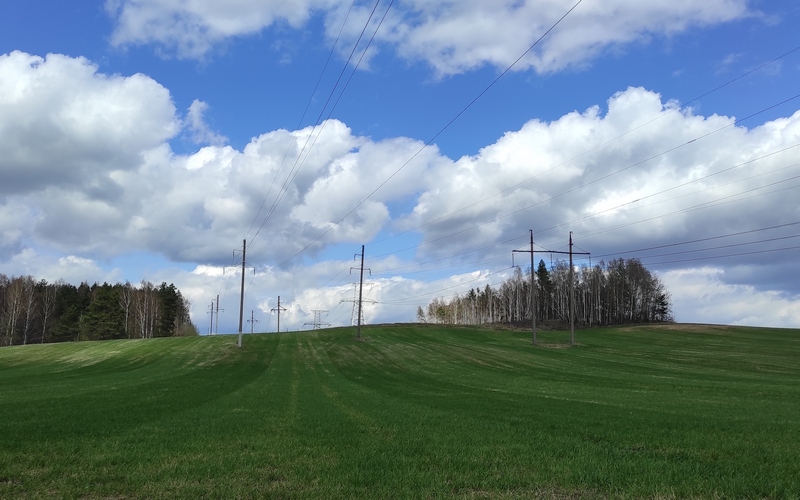

После реконструкции воздушной линии 110 кВ от ПС-330 "Минск-Восточная" до ПС-110 "Аэропорт" (Смолевичский район) специалистами АЭСАТ ЭЛЕКТРИК выполнены измерения сопротивления заземляющего устройства опор.

Состав работ включал:

• измерения сопротивления заземления опор двумя методами (четырехпроводный метод и безэлектродный метод);
• измерения удельного сопротивления грунта вблизи каждой опоры;
• разработку корректирующих мероприятий при превышении сопротивления опор нормируемого значения.

В объем работ входила проверка железобетонных и стальных опор, общее количество опор — 24 шт. Общая протяженность линии — около 50 км.

Измерения сопротивления заземления опор воздушных линий выполнены двумя способами:

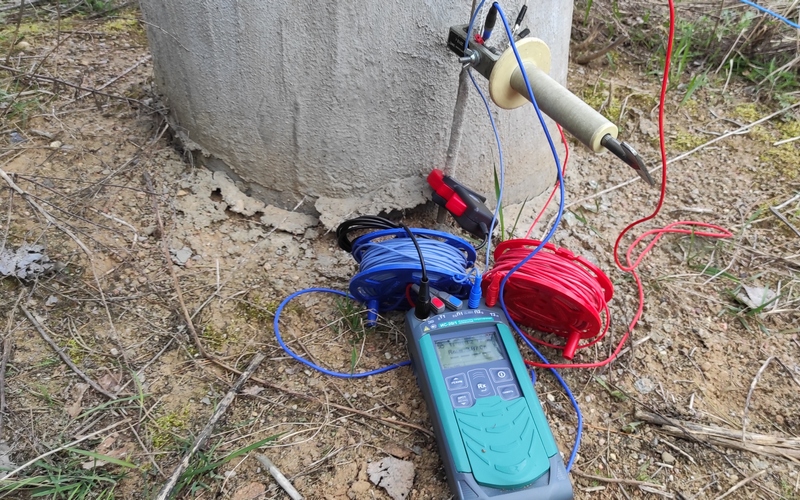

• четырехпроводным методом с измерением тока в проверяемом заземлителе;

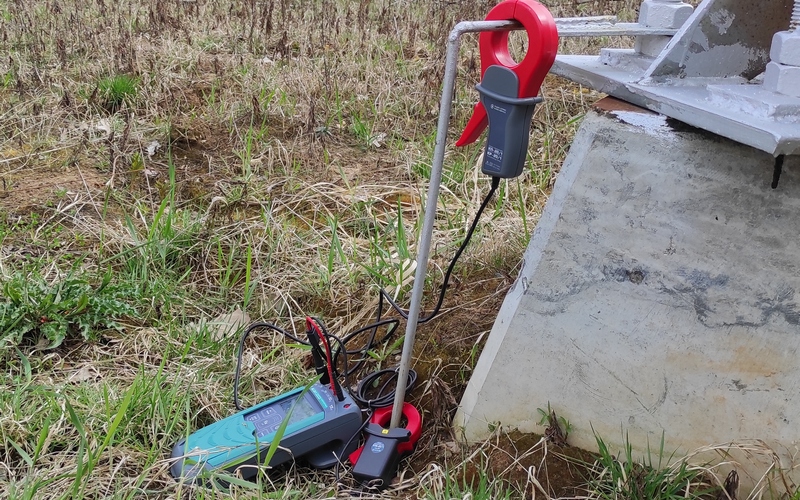

• безэлектродным методом с применением специальных передающих и принимающих клещей.

Вблизи каждой опоры для определения предельно допустимой величины сопротивления измерено удельное сопротивление грунта. Нормативное значение сопротивления в завимости от удельного сопротивления грунта в соответствии с ТКП 339-2011 составляет 15, 20 или 30 Ом.

Для заземлителей, сопротивление которых превысило допустимое значение, выполнены расчеты конфигурации заземления и предложены мероприятия по снижению сопротивления.
