Обследование системы электроснабжения промышленного предприятия

Вокзал в Риге

За 30-40 лет на промышленном предприятии могут произойти существенные изменения: замена оборудования, технологии или даже полное изменение профиля деятельности.

Часто изменения затрагивают только технологию. Инфраструктура и система электроснабжения остаются прежними. В итоге отдельные части предприятия не подходят друг к другу и возникает ряд проблем: избыточные мощности удорожают содержание объекта и приводят к росту потерь электроэнергии, недостоверная эксплуатационная документация делает процесс обслуживания сложным и трудозатратным.

С такими проблемами столкнулось предприятие в Минске.

Его инфраструктура создавалась в 1960 гг. и отличается большой установленной мощностью оборудования, множеством трансформаторных подстанций и распределительных устройств 10 и 0,4 кВ.

В 2000 гг. предприятие сменило профиль деятельности и необходимость в мощной электрической инфраструктуре пропала. Мощные производства исчезли, здания и помещения стали сдаваться в аренду под мелкие производства и офисы.

Подключение арендаторов выполнялось к ближайшему распределительному устройству, без соблюдения типовых требований. Отсутствие типовых решений привело к сложностям в организации учета электроэнергии, в результате разница между потреблением по вводным счетчиками и счетчикам абонентов могла достигать 50 %.

Возникли сложности с распределением электроэнергии. Как правильно распределить потребленную электроэнергию? Какой уровень потерь электроэнергии? Для решения этой задачи были привлечены специалисты АЭСАТ ЭЛЕКТРИК.

План работ

После анализа и предварительного ознакомления с объектом был составлен следующий план действий:

  1. Актуализировать эксплуатационную документацию (визуальный осмотр, прорисовка схем, поиск характеристик оборудования).
  2. Собрать информацию о потреблении электроэнергии (скачать архивы счетчиков, перенести данные ведомостей в электронные таблицы) и выполнить её анализ на предмет аномалий.
  3. Рассчитать потери электроэнергии.

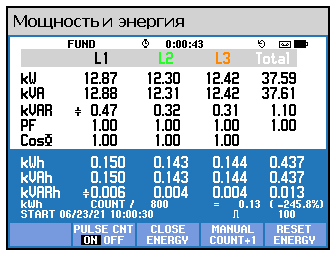

  4. Проверить метрологические характеристики счетчиков электроэнергии (параллельное измерение мощности эталонным прибором).
  5. Провести анализ собранных данных, определить возможные ошибки, предложить корректирующие действия.

Результат работ

Результатом работ стало следующее:

  1. принципиальные электрические схемы системы электроснабжения;
  2. расчетные значения потерь мощности;
  3. информация о правильности выбора приборов учета и трансформаторов тока;
  4. информация о достоверности показаний приборов учета электроэнергии;
  5. графики мощности, информация о режимах электропотребления;
  6. информация о показателях качества электроэнергии;
  7. рекомендации по изменению схемы электроснабжения;
  8. рекомендации по организации системы учета электроэнергии.

Выдержки из документов можно посмотреть по ссылке:
