Компенсация реактивной мощности сталеплавильных печей

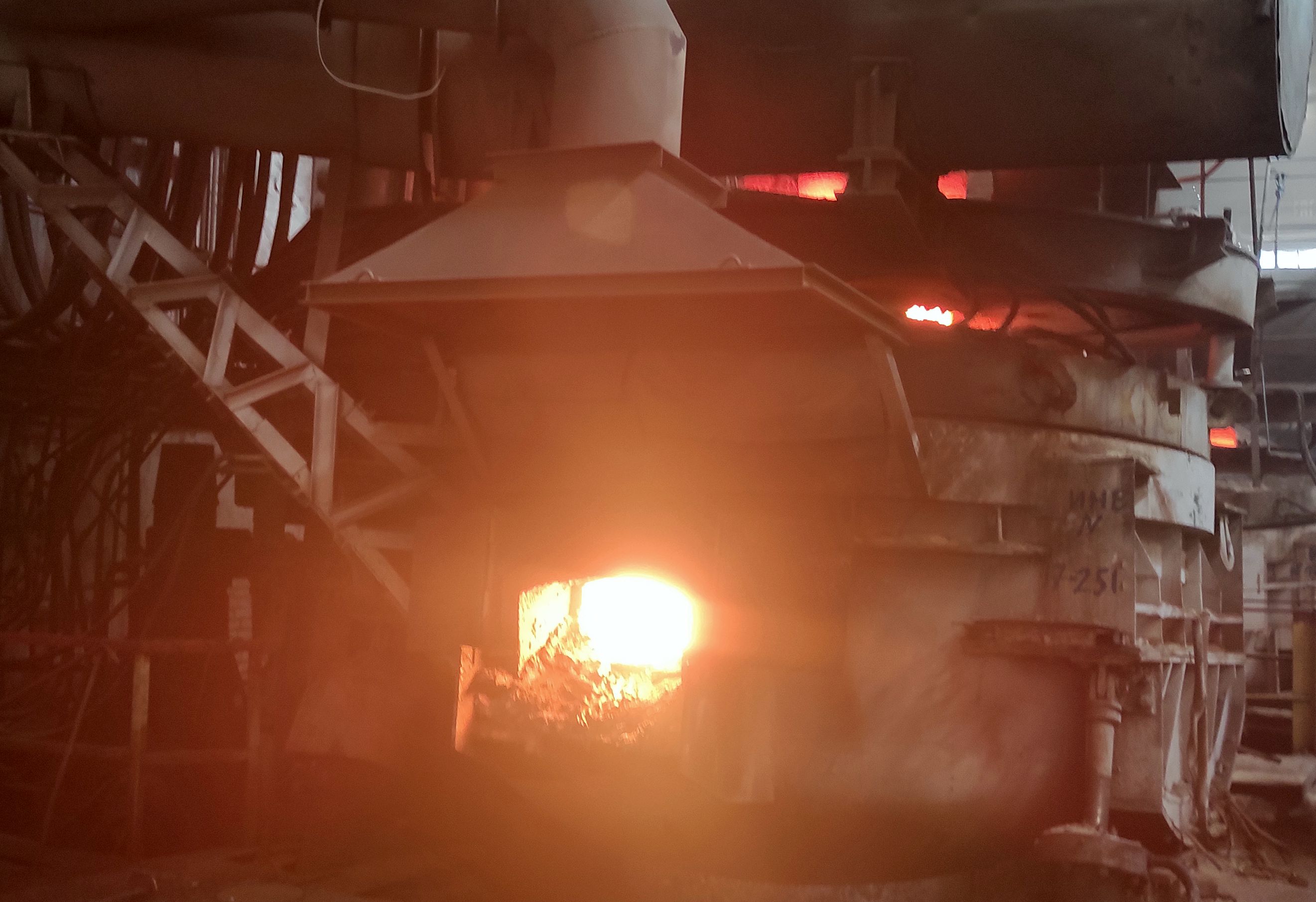

Плавка металла в электрических сталеплавильных печах происходит в режиме короткого замыкания. В таком режиме эффективность работы системы электроснабжения снижается и может быть причиной дополнительных финансовых расходов.
Одним из параметров является коэффициент мощности, который характеризует величину реактивной мощности в сети. При низком коэффициенте возрастают потери электроэнергии и появляются дополнительные траты на оплату реактивной мощности (при наличии такого тарифа).
Для определения параметров устройств компенсации реактивной в июле 2022 г. специалистами "АЭСАТ ЭЛЕКТРИК" выполнено обследование системы электроснабжения четырех сталеплавильных печей предприятия в г. Могилев (Беларусь).
Цель обследования — анализ режимных параметров системы электроснабжения и формирование требований к устройствам компенсации реактивной мощности. Во время обследования выполнены:
- измерения параметров мощности с диапазоном усреднения данных 1 с и 10 мин;
- измерения показателей качества электроэнергии и параметров напряжения;
- анализ архивных данных со счетчиков электроэнергии и программного обеспечения автоматики печей;
- математическая обработка и анализ данных.
Ниже приведен пример графиков, полученных при обследовании.

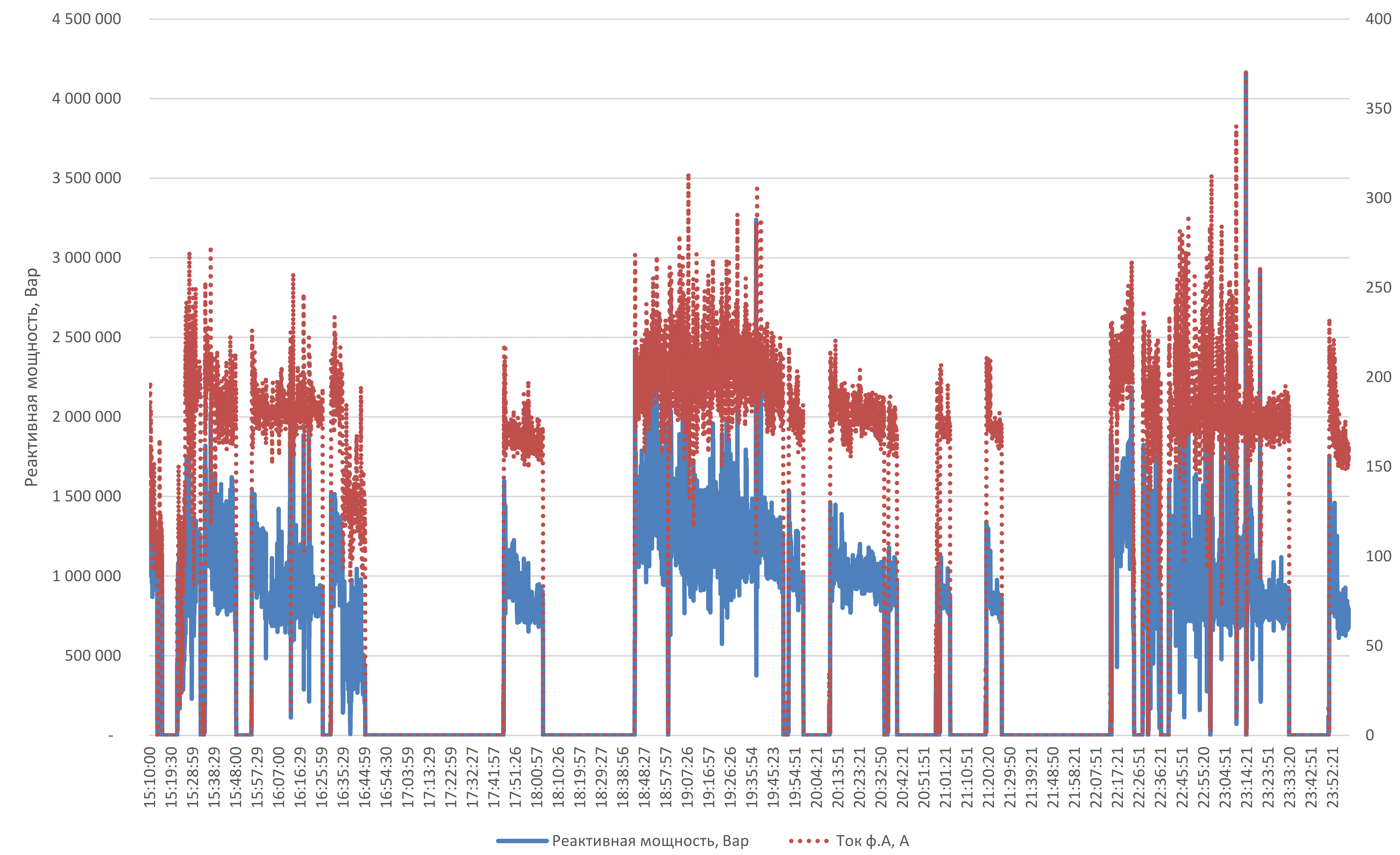

Рисунок 1. График реактивной мощности и тока во время плавки металла

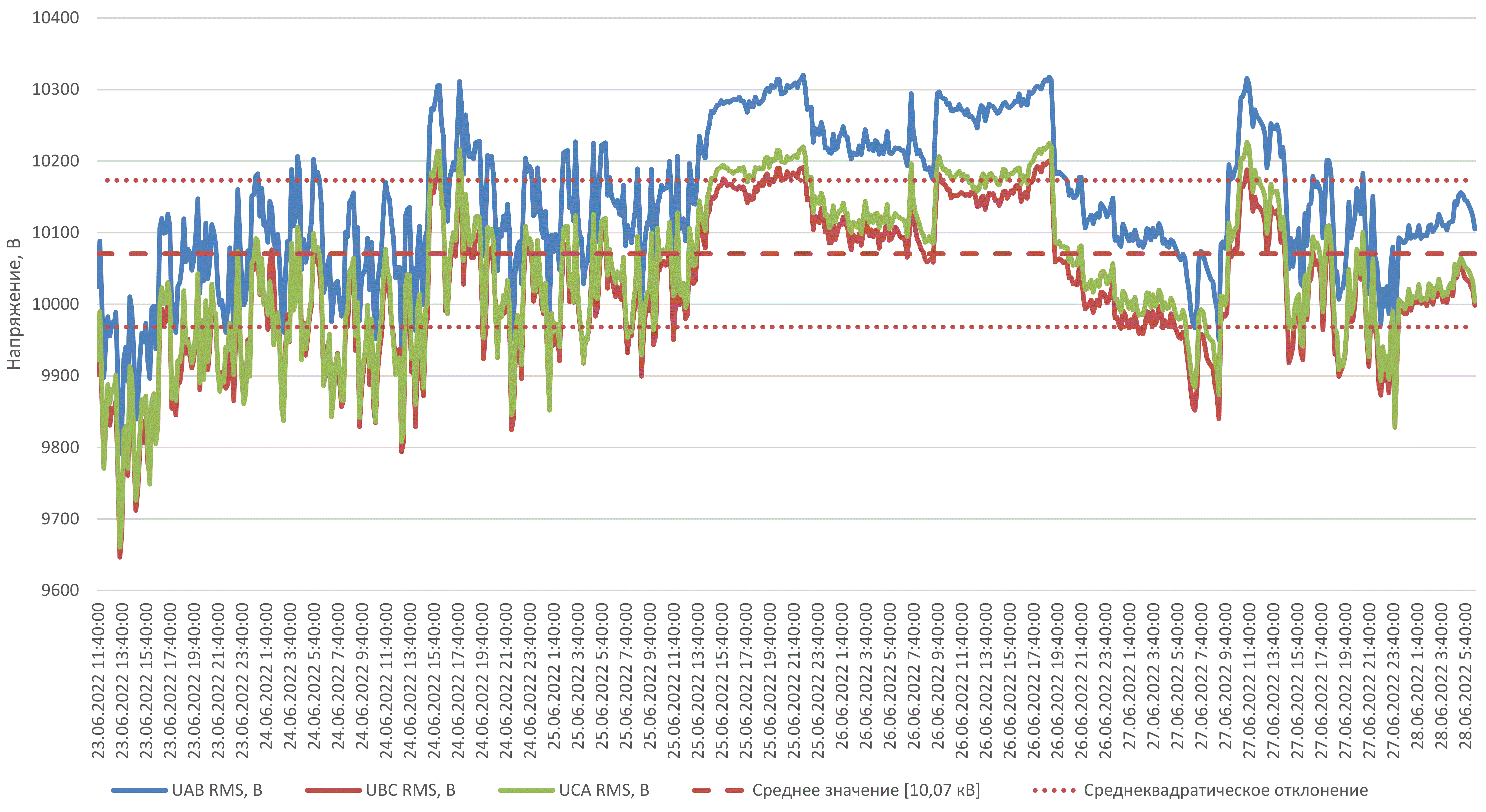

Рисунок 2. График напряжения во время плавки металла
По результатам обследования определены:
- параметры устройств компенсации реактивной мощности для установки в системе электроснабжения печей;
- значения гармоник тока и напряжения, диапазон колебания напряжения — для формирования требований к помехоустойчивости устройств компенсации реактивной мощности.
Выдержки из отчета с результатами обследования:
- пояснительная записка (выдержки);
- графики мощностей;
- данные архивов автоматики печей;
- данные архивов счетчиков;
- графики напряжений.
